Машинное шлифование

Машинное шлифование

Машинное шлифование — наиболее эффективный процесс финишной обработки деталей с высокими требованиями к точности и шероховатости поверхности. TEN fab выполняет операции круглой, плоской и резьбошлифовки с применением специализированного высокоточного оборудования.

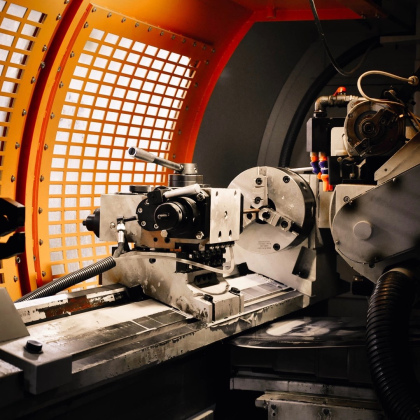

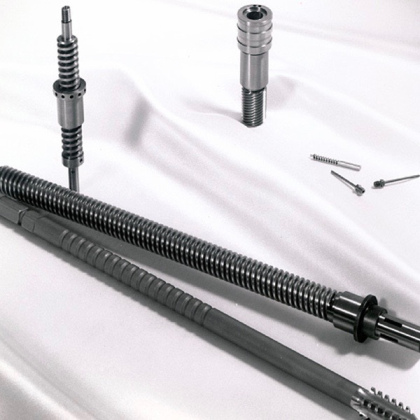

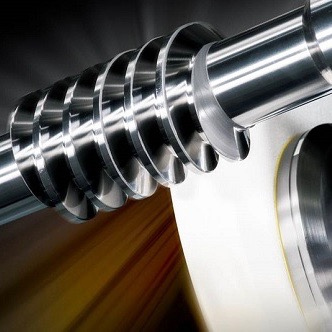

Резьбошлифование

Резьбошлифовальный станок с ЧПУ позволяет повышать точность и качество уже изготовленной наружней резьбы и изготавливать резьбы в металлах и композитах с высокой точностью.

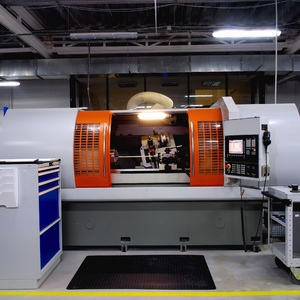

Резьбошлифовальный ОШ-633Ф3

Диаметр обработки: 320
Длинна обработки: 1250
Шпиндель детали: 1−100 об/мин
Шпиндель шлиф. круга: 2800 об/мин
Угол поворота круга: +15° -15°
Вес заготовки: до 40 кг

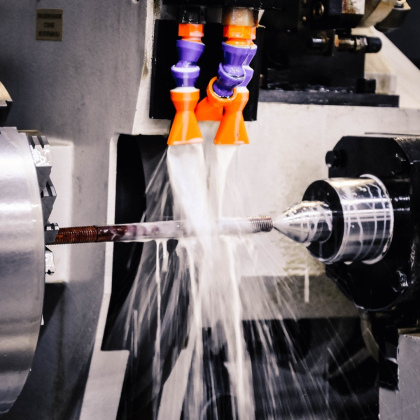

Круглое шлифование

Круглошлифовальный станок обеспечивает точность обработки размеров поверхностей до 0,5−1 мкм и шероховатость до Rа 0,2−0,8 мкм и возможность шлифования поверхности высокой твердости, до 60−65 HRC. Используется метод круглого шлифования «в центрах» с продольной подачей и люнеты в качестве промежуточных опор заготовки для дополнительной жесткости.

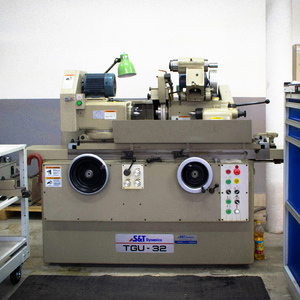

Круглошлифовальный S&T Dynamics TGU-32

Шпиндель: 1900 об/мин/3.7 кВт
Диаметр шлифования: 150
Длина заготовки: 500
Вес заготовки: до 130 кг.

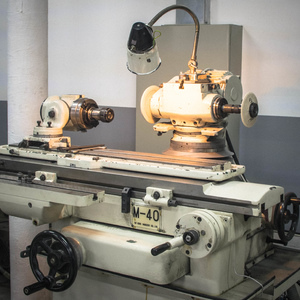

Заточной TOP Work M40

Шпиндель: 6200 об/мин/1.2 кВт
Диаметр над столом: 250
Межцентровое расстояние: 700
Стол: 135×940
Перемещение стола XY: 400×250
Поворот стола: +60°-10°

Плоское шлифование

Плоскошлифовальный станок обеспечивают точность обработки размеров поверхностей до 0,5−1 мкм и шероховатость до Ra 0,2−0,8 мкм, возможность обрабатывать высокой твердости до 60−65 HRC. Используется метод шлифования периферией круга при закреплении детали на магнитном столе.

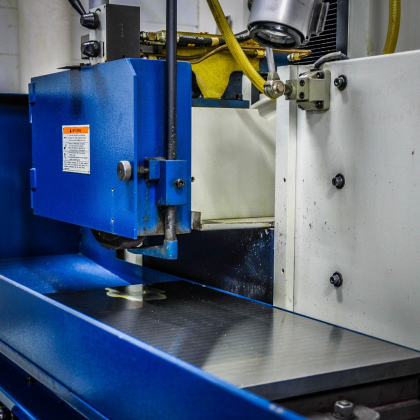

Плоскошлифовальный KENT KGS-63

Шпиндель: 1450 об/мин/3.7 кВт
XYZ стола: 710×340×360
Макс. размер заготовки: 550×250×300
Вес заготовки: до 250 кг
Магнитный стол
