Фрезерная обработка

TEN fab выполняет фрезерные работы любой сложности, как прототипов и малых серий, так и серийных изделий.

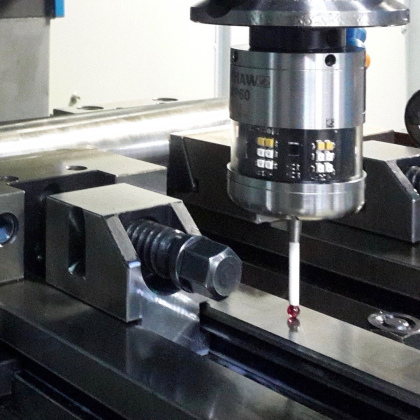

Станочный парк включает в себя 3- и 5-координатные обрабатывающие центры с возможностью высокоскоростного фрезерования. Все оборудование оснащено системами измерения инструмента / детали в процессе обработки с автоматическим обновлением параметров коррекции, что позволяет получать стабильные размерные параметры изделий. Часть 3-координатных обрабатывающих центров оснащена системами 4- и 5-управляемых координатных осей, что расширяет их возможности

5-координатная фрезерная обработка с ЧПУ

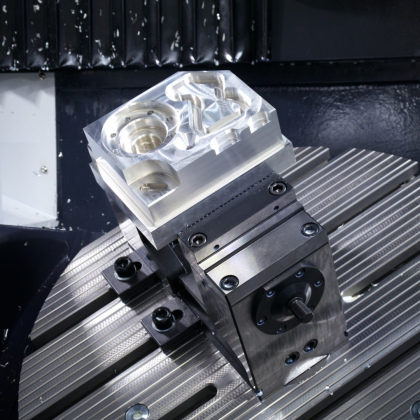

5-координатная фрезерная обработка позволяет изготавливать сложные детали с криволинейным профилем поверхности, такие как крыльчатки насосов, роторы компрессоров с минимальным применением дополнительных приспособлений и операций переустановов. Это позволяет ликвидировать погрешности при базировании, а циклы измерения детали и инструмента в процессе обработки дают гарантии высокой точности и повторяемости размерных параметров. Многокоординатная обработка позволяет снизить временные затраты на производство изделия, что делает процесс обработки экономически эффективным.

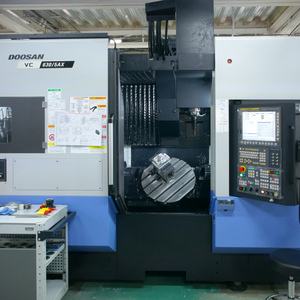

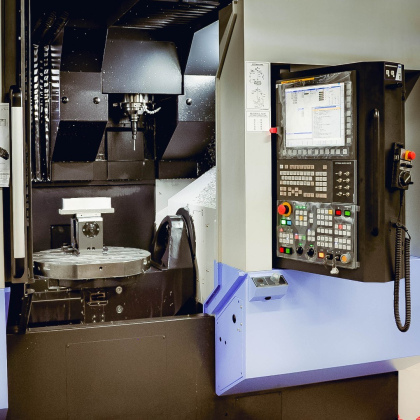

Фрезерный обрабатывающий центр DOOSAN VC630/5AX

XYZ: 650×765×520
Шпиндель: 12000 об/мин / 18,5 кВт
Поворот стола: D630
Наклон стола: +30° -120°
Точность позиционирования: 0,005 мм
Точность вращения: 0,001 мм
Максимальный вес заготовки: 500 кг

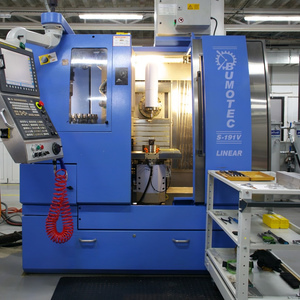

Фрезерный обрабатывающий центр BUMOTEC S-191-V

XYZ: 400×200×410
Шпиндель: 30000 об/мин/5 кВт
Точность позиционирования: 0,002 мм

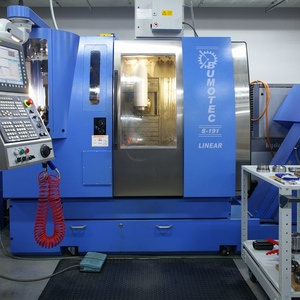

Токарный и фрезерный обрабатывающий центр BUMOTEC S-191-R

XYZ: 410×200×400
Токарный шпиндель: 5500 об/мин, 22 кВт
Фрезерный шпиндель: 30000 об/мин, 13 кВт
Поворот фрез. шпинделя: +115° -25°
Точность позиционирования: 0,002 мм

3−4 координатная фрезерная обработка с ЧПУ

TEN fab производит фрезерную обработку на 3- и 4-координатных обрабатывающих центрах с высокой точностью и производительностью. Наличие дополнительных поворотных осей расширяет возможности обработки и снижает количество операций переустановов, сокращая временные затраты на производство изделий.

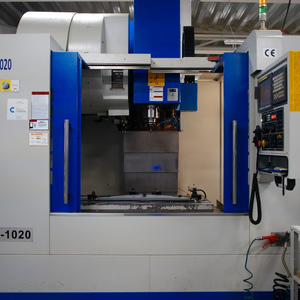

Фрезерный обрабатывающий центр PILOT MVC-1020

XYZ: 1020×550×520
Стол: 1200×550
Поворот стола: D200
Шпиндель: 10 000 об/мин/15 кВт
Вес заготовки: <800 кг

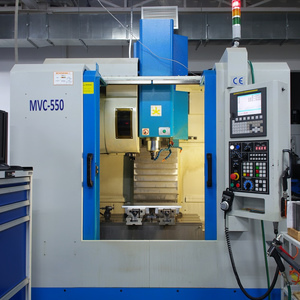

Фрезерный обрабатывающий центр PILOT MVC-550

XYZ: 550×410×460
Стол: 650×410
Шпиндель: 10000 об/мин 7,5 кВт
Вес заготовки: <250 кг

Фрезерный обрабатывающий центр DOOSAN DNM 5700

XYZ: 1050×570×510
Шпиндель: 12000 об/мин 18.5 кВт
Стол: 1300×570
Поворот стола (4 оси): D250
Вес заготовки: < 1000 кг

Фрезерный обрабатывающий центр Mitsubishi M-V5Cn-L

XYZ: 1000×510×450
Шпиндель: 12000 об/мин/18.5кВт
Стол: 1000×510
Вес заготовки: < 600 кг

Вертикально-горизонтальный фрезерный обрабатывающий центр TA CHEN TC-MCV 2100H

XYZ: 2100×820×700
Стол: 2300×820
Поворот стола: D800
Вертикальный шпиндель: 12000 об/мин/15 кВт
Горизонтальный шпиндель: 2000 об/мин/7,5 кВт
Вес заготовки: < 3000 кг

Фрезерная универсальная обработка

Основное преимущество фрезерной обработки на универсальных станках — скорость изготовления единичных изделий и прототипов, в том числе со сложной геометрией, которые не требуют очень высокой точности размерных параметров. Большой набор инструмента, оснастки и конструктивные особенности станков позволяют изготавливать широкий спектр типов изделий.

Универсальный фрезерный станок TA CHEN TC-2GA

XYZ: 1000×320×450
Вертикальный шпиндель: 3600 об/мин/2.2 кВт
Наклон шпинделя: 45?
Стол: 1300×3250
