Шахтная зерносушилка VENTUM


зерносушилки зерноперерабатывающее оборудование сельскохозяйственное оборудование машины и оборудование

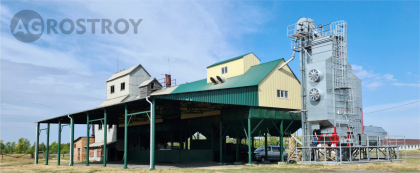

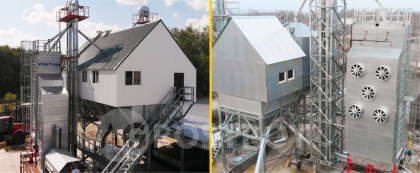

Шахтная зерносушилка VENTUM
Зерносушилки шахтные, непрерывного действия — VENTUM предназначены для сушки пшеницы, ячменя, кукурузы, рапса, льна и других зерновых культур.
Опции и возможности
Зерносушилка — универсальное устройство, имеет несколько рабочих датчиков температуры и режимов сушки:
1. Датчик температуры агента (нагретый воздух, далее «агент») сушки.
2. Датчик температуры сырого зерна (в бункере резерва сушилки).
3. Датчик температуры продукта в зоне нагрева.
4. Датчик температуры зоны охлаждения.
5. Контрольные датчики на вентиляторах и промежуточные на шахте.
Контроллер цикла выгрузки сухого продукта.
Контроллер выбора режима сушки.
Управление
Зерносушилка оснащена поточным влагомером.
Запуск и отстройка параметров зерносушилки многорежимный.
Имеет два режима отгрузки:
1. По заданной температуре.
2. По заданной влажности.
Особенности конструкции сушилки

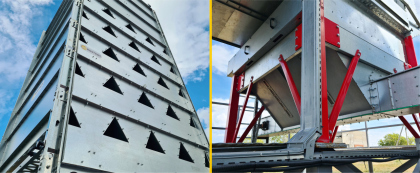

Модульная конструкция шахты. Данная особенность предусматривает вариант замены коробов, при необходимости, без разборки каркаса шахты и стенок каркаса.
Шахта изготовлена из оцинкованной стали, толщиной 2 мм., усилена стойками 3−6мм.
Выгрузной бункер и ряд верхних коробов изготовлены из оцинкованной стали толщиной 3 мм
Короба воздушные зерносушилки «пирамидальной» формы для горизонтального смешивания.
Оснащается роликовым механизмом разгрузки с электроприводом, который исключает возможность заклинивания.
Вентиляторы производительностью которых определяется производительностью сушилки.
Утепленные двойные боковые стенки зерносушильной шахты.
Вентилятор среднего давления
Оцинкованное исполнение
Крепление под датчики температуры
Производительность 30000куб.м./ч.
Надсушильный бункер
Оцинкованное исполнение корпуса
Оснащен распределительным устройством
Оснащен тремя вибрационными или ротационными датчиками уровня, датчиком температуры
Вместимостью от 6 куб.м. и определяется моделью зерносушилки
Топочный блок зерносушилки (в случае поставки с топочным блоком)
Запатентованное решение «Заявка № 2018133237 в Роспатенте»
Камера сгорания изготовлена из нержавеющей жаропрочной стали
Корпус и элементы собраны на болтах из нержавеющей стали
Облицован снаружи оцинкованным металлом
Комплектуется дизельной или газовой горелкой с регулировкой мощности
Тепловая мощность определяется моделью зерносушилки
Система подвода теплоносителя
Оснащена заслонками регулирования зон нагрева и охлаждения
Облицована оцинкованным металлом
Горелка
Производства Baltur Италия
Производства TecFlam Италия
Система автоматики
Позволяет в автоматическом режиме контролировать температуру просушиваемой культуры
Автоматический контроль степени загрузки сушильной камеры
Блокирует работу в случае возникновения нештатной ситуации
В комплект входят датчики уровня, датчики температуры, выключатели, кабели для прокладки проводки
Шкаф управления
Система противопожарной безопасности
Лестницы и площадки
Оцинкованное исполнение
Ограждение
Нории (в случае поставки комплектации с нориями)
Однопоточная загрузочная и однопоточная разгрузочная нории
Исполнение из оцинкованного металла.
Итальянский мотор-редуктор Bonfiglioli.
Металлические цельнотянутые ковши.
Болтовые соединения. (вся нория имеет высокий класс точности изготовления)
Планчатый барабан, исключающий забивание продукта под ленту.
Лента ТК-200 (в три раза крепче бкнл-65) не тянется.
Муфта обратного хода.
Дополнительно могут комплектоваться взрыворазрядителем, датчикам подпора и сбегания ленты, датчиком скорости, плавным пуском, частотным преобразователем, тормозным устройством, а также полимерными ковшами
Выгрузной транспортер
Скребковый цепной транспортер
Оцинкованное исполнение
Цепь тяговая М112 и более
Итальянский мотор-редуктор Bonfiglioli
Футерованное дно высокомолекулярным полимером
Аварийный клапан сброса не позволит заклинить транспортер при забивании продукта на выходе
Возможна дополнительная комплектация датчиком подпора на выгрузке.
Комплект зернопроводов (в случае поставки в комплектации с нориями)
Для подключения загрузочной нории к зерносушилке
Изготавливается из металлопроката толщиной 2−3мм
Окрашенное исполнение
Прочие комплектующие
Детали, входящие в общую сборку
Метизы,
Уплотнительные материалы
ЗИП
Документация
Паспорт
Инструкция по эксплуатации
Копия сертификатов

Зерносушильный процесс

Шахта зерносушилки полностью загружается продуктом до срабатывания всех трех датчиков уровня (аварийный датчик, датчик нижнего уровня, датчик верхнего уровня зерна)
Вентиляторы нагрева запускаются поочередно, вытягивают воздух через теплообменник или шахту нагрева, через зерновую шахту в вытяжную камеру и выбрасывают в атмосферу.
Запускается горелочное устройство и происходит процесс нагрева теплоносителя — агента. Агент отдает тепло продукту сушки.
Прогретая зерновая масса начинает избавляться от избыточной влаги в окружающее ее пространство, а вентиляторы вытягивают влагу в атмосферу, таким образом происходит сушка продукта.
Просушенный продукт выгружается равномерно роликовым столом, а сырой загружается в шахту резерва. Такими циклами выгрузки сухого и догрузки сырого зерна идет непрерывный процесс сушки.
