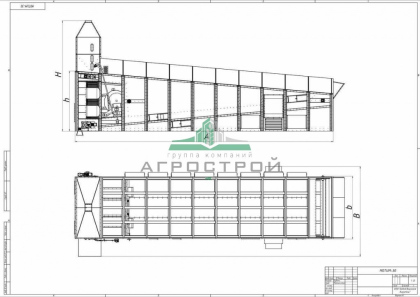

Конвейерная зерносушилка MOTUM

Конвейерная зерносушилка непрерывного действия MOTUM. Предназначена для сушки зерновых, бобовых и мелкосеменных культур. Производительность от 10 т./ч.

Модуль конвейерной зерносушилки MOTUM Модульная болтовая конструкция позволяет, легко транспортировать, и собирать конструкцию, наращивать производительность. Модули изготовлены из окрашенной порошком стали (3мм) или оцинкованной стали, толщиной 3 мм., усилена стойками 3−6мм. Загрузочный бункер изготовлен из окрашенной порошком стали (3мм) или оцинкованной стали толщиной 3 мм. Вместимость шахты определяется моделью сушилки. Вентиляторы производительностью которых определяется производительностью сушилки. Модули зерносушилки допускают утепленную комплектацию.

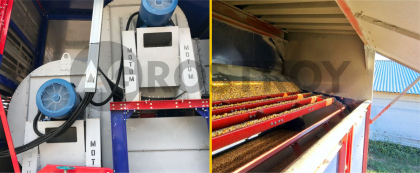

Вентилятор среднего давления Выполнен из окрашенной стали. Общепромышленное исполнение. Мощность и производительность определяется моделью конвейерной зерносушилки.

Надсушильный бункер Порошковая окраска или оцинкованное исполнение корпуса (2−3мм). Оснащен распределительным устройством. Оснащен тремя вибрационными или ротационными датчиками уровня, датчиком температуры входного зерна. Вместимостью от 3куб.м. и определяется моделью зерносушилки.

Сушильное ложе Выполнено в виде жалюзи, из нержавеющей стали. Усиленная опорная балочная конструкция для поддержания ложа. Имеет зону нагрева и зону охлаждения.

Распределяющий конвейер Выполнен на основе роликовой тяговой цепи Скребки имеют рамную конструкцию Привод конвейера мотор редуктор Bonfiglioli.

Топочный блок зерносушилки (в случае поставки с топочным блоком) Запатентованное решение «Заявка № 2018133237 в Роспатенте» Камера сгорания изготовлена из нержавеющей жаропрочной стали Корпус и элементы собраны на болтах из нержавеющей стали Облицован снаружи оцинкованным металлом Комплектуется дизельной или газовой горелкой с регулировкой мощности Тепловая мощность определяется моделью зерносушилки

Система подвода теплоносителя Оснащена заслонками регулирования подачи воздуха Оснащена рекуперативным клапаном

Горелка Производства Baltur Италия Производства TecFlam Италия

Система автоматики Позволяет в автоматическом режиме контролировать температуру просушиваемой культуры Автоматический контроль степени загрузки зерносушилки Блокирует работу в случае возникновения нештатной ситуации В комплект входят датчики уровня, датчики температуры, выключатели, кабели для прокладки проводки Шкаф управления Система противопожарной безопасности

Лестницы и площадки Оцинкованное исполнение Ограждение

Нории (в случае поставки комплектации с нориями) Однопоточная загрузочная и однопоточная разгрузочная нории Исполнение из оцинкованного металла. Итальянский мотор-редуктор Bonfiglioli. Металлические цельнотянутые ковши. Болтовые соединения. (вся нория имеет высокий класс точности изготовления). Планчатый барабан, исключающий забивание продукта под ленту. Лента ТК-200 (в три раза крепче бкнл-65) не тянется. Муфта обратного хода. Дополнительно могут комплектоваться взрыворазрядителем, датчикам подпора и сбегания ленты, датчиком скорости, плавным пуском, частотным преобразователем, тормозным устройством, а также полимерными ковшами.

Выгрузной транспортер Шнековый механизм выгрузки с отдельным приводом.

Комплект зернопроводов (в случае поставки в комплектации с нориями) Для подключения загрузочной нории к зерносушилке. Изготавливается из металлопроката толщиной 2−3мм. Окрашенное порошковой краской исполнение.

Прочие комплектующие Метизы, Уплотнительные материалы ЗИП

Документация Паспорт Инструкция по эксплуатации Копия сертификатов

Характеристики

Производительность, м3/ч	15000х2	15000х2	15000х2	15000х3	15000х3	15000х3	22000х3	22000х3
Мощность, кВт	7,5х2	7,5х2	7,5х2	7,5х3	7,5х3	7,5х3	11х3	11х3
Расход холодного воздуха, м3/ч	30000	30000	30000	45000	45000	45000	66000	66000
Горелки:
Газовая CIB Unigas, шт	CIB Unigas P61	CIB Unigas P71	CIB Unigas P75A	CIB Unigas P71x2	CIB Unigas P71x2	CIB Unigas P75Ax2	CIB Unigas R91Ax2	CIB Unigas R93Ax2
Мин. расход (станд. куб. м/ч)	16,9	32	34	32x2	32x2	34x2	51x2	58x2
Макс. расход (станд. куб. м/ч)	85	127	217	127x2	175x2	217x2	283x2	434x2
Минимальная тепловая мощность, кВт	160	300	320	300x2	300x2	320x2	480x2	550x2
Максимальная тепловая мощность, кВт	800	1200	2050	1200x2	1650x2	2050x2	2670x2	4100x2
Потребляемая мощность, кВт	1,6	2,7	3,5	2,7x2	2,7x2	3,5x2	4,5x2	8x2
Дизельная CIB Unigas, шт	CIB Unigas PG60	CIB Unigas PG70	CIB Unigas PG81	CIB Unigas PG70x2	CIB Unigas PG81x2	CIB Unigas PG81x2	CIB Unigas RG92x2	CIB Unigas RG93x2
Мин. расход (кг/ч)	12,7	25	22	25x2	22x2	22x2	72x2	46x2
Макс. расход (кг/ч)	67	88	160	88x2	160x2	160x2	216x2	346x2
Максимальная тепловая мощность, кВт	791	1047	1900	1047x2	1900x2	1900x2	2558x2	4100x2
Минимальная тепловая мощность, кВт	151	291	264	291x2	264x2	264x2	849x2	550x2
Потребляемая мощность, кВт	1,6	2,7	3,5	2,7x2	3,5x2	3,5x2	7,1x2	9,1x2
Газовая Baltur, шт	Baltur TBG85х1	Baltur TBG120	Baltur TBG210	Baltur TBG120х2	Baltur TBG150х2	Baltur TBG210х2	Baltur TBG260х2	Baltur TBG360х2
Мин. расход (станд. куб. м/ч)	17	24,1	40,3	24,1х2	30,2х2	40,3х2	46х2	53х2
Макс. расход (станд. куб. м/ч)	85,5	120,7	211,2	120,7х2	150,9х2	211,2х2	260х2	381х2
Минимальная тепловая мощность, кВт	170	240	400	240х2	300х2	400х2	450х2	500х2
Максимальная тепловая мощность, кВт	850	1200	2100	1200х2	1500х2	2100х2	2600х2	3600х2
Потребляемая мощность, кВт	1,6	2	3,7	2х2	2,8х2	3,7х2	6,5х2	8х2
Дизельная Baltur, шт	Baltur TBL85х1	Baltur TBL130	Baltur TBL210х2	Baltur TBL130х2	Baltur TBL160х2	Baltur TBL210х2	Baltur TBL260х2	Baltur BT 300 DSG 4T
Мин. расход (кг/ч)	16,9	3	67	34х2	42х2	67х2	80х2	110х2
Макс. расход (кг/ч)	72	110	177	110х2	135х2	177х2	219х2	325х2
Максимальная тепловая мощность, кВт	850	1300	2100	1300х2	1600х2	2100х2	2600х2	3854х2
Минимальная тепловая мощность, кВт	200	400	800	400х2	500х2	800х2	950х2	1304х2
Потребляемая мощность, кВт	1,5	2,6	3,4	2,6х2	2,6х2	3,4х2	7,5х2	7,5х2
Мощность мотор-редуктора транспортера, кВт	0,55	0,55	0,55	1,1	1,1	1,1	1,5	1,5
Мощность мотор-редуктора ТСЦ с длиной цепи по осям 4,6 м, кВт	3	3	3	3	3	3	3	3
Модель ТСЦ	ТСЦ-50	ТСЦ-50	ТСЦ-50	ТСЦ-100	ТСЦ-100	ТСЦ-100	ТСЦ-100	ТСЦ-100
Итого потребляемая мощность на газу (CIB Unigas), кВт	50	65	66	92	92	93,6	166,5	173,5
Итого потребляемая мощность на дизеле (CIB Unigas), кВт	50	65	66	92	93,6	93,6	171,7	175,7

Производительности на разных культурах конвейерных зерносушилок MOTUM

Модель	Производительность, т/ч
	Пшеница		Кукуруза	Соя	Рапс		Подсолнечник
	20%"15%	19%"15%	25%"15%	17%"12%	16%"8%	12%"8%	12%"7%
	125°	125°	125°	70°	85°	85°	60°
MOTUM-10	10,0	13,0	3,9	4,2	2,3	4,6	3,9
MOTUM-15	16,0	20,0	6,2	6,5	3,7	7,4	6,4
MOTUM-20	20,0	25,0	7,6	8,0	4,7	9,5	8,2
MOTUM-25	25,0	31,0	9,5	10,0	5,7	11,4	9,9
MOTUM-30	31,0	39,0	11,7	12,4	7,3	14,7	12,6
MOTUM-50	52,0	68,0	20,5	21,7	12,2	24,3	21,0
