Описание транспортабельной котельной установки мощностью 50 кВт (ТКУ-50)

Завод ПРОМГАЗ изготавливает транспортабельные котельные установки ТКУ-50 на различных видах топлива:

• газ
• жидкое топливо
• СУГ (сжиженный газ)

Как и все современные модульные котельные, установки ТКУ-50 имеют высокий КПД. Оптимальный режим работы котельного оборудования обеспечивается автоматически, позволяя производить ровно столько тепла и горячей воды, сколько требуется отапливаемому объекту в конкретный момент. При этом постоянного присутствия обслуживающего персонала не требуется. Таким образом, достигается максимальная экономия рабочего ресурса и топлива котельной.
Блочно-модульная котельная ТКУ-50 (БКУ-50) предназначена для горячего водоснабжения и отопления отдельных зданий административного и бытового назначения, а также небольших объектов производственного назначения.

Комплектация и особености транспортабельной котельной установки ТКУ (БКУ) — 50 кВт на котлах «ИШМА» производства ООО «Завод ПРОМГАЗ»

Котлы «Ишма» — это современные напольные газовые котлы с атмосферной горелкой, предназначенные для отопления жилых и производственных помещений.
Устанавливаемая на котел автоматика — надежна и неприхотлива в работе. Она позволяет котлу иметь высокий КПД до 91% и обеспечивает полную безопасность эксплуатации во внештатных ситуациях. В котле использована автоматика итальянского производства, благодаря этому он отличается высокой надежностью.
Гарантийный срок — 30 месяцев.

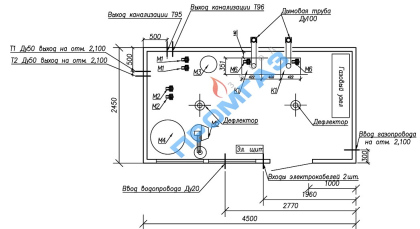

Схема расположения технологического оборудования транспортабельной котельной установки мощностью 50 кВт (ТКУ-50) с атмосферной горелкой

K1 — котел — 2 шт; M1 — насос сетевой — 2 шт, M2 — подпитывающий насос — 2 шт; M3 — бак мембранный — 1 шт; M4 — бак запаса воды — 1 шт; M5 — водоподготовка Na-катионирование -1 комплект; M6 — насос котловой — 2 шт.

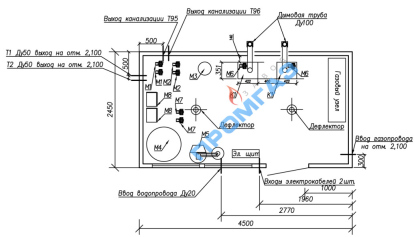

Схема расположения технологического оборудования транспортабельной котельной установки мощностью 50 кВт (ТКУ-50) с ГВС и атмосферной горелкой

K1 — котел — 2 шт; M1 — насос сетевой — 2 шт, M2 — подпитывающий насос — 2 шт; M3 — бак мембранный — 1 шт; M4 — бак запаса воды — 1 шт; M5 — водоподготовка Na-катионирование -1 комплект; M6 — насос котловой — 2 шт; M7 — Рециркуляционный насос на ГВС; M8 — пластинчатые теплообменники — 2 шт.

Конструктивные особенности транспортабельной котельной установки ТКУ (БКУ) — 50 кВт на котлах «ИШМА»

Котлы могут устанавливаться в котельных системах с гравитационной и принудительной циркуляцией воды. Теплообменник специальной конструкции выполнен из стали толщиной 3 мм и имеет повышенный срок службы. Кроме этого, минимальное прохождение воздуха через теплообменник значительно повышает КПД.
Все котлы проходят обязательные испытания на заводе при давлении в отопительной системе в 6 атмосфер. При этом, рабочим давлением воды считается величина в 1−3 атмосферы. Данные отопительные устройства идеально подходят для использования в закрытых системах отопления. На котлы устанавливается современная автоматика регулирования и безопасности и высококачественное газогорелочное устройство. Вследствие чего, при оптимальных условиях эксплуатации, КПД может существенно превышать паспортное значение.
Регулятор газа позволяет настроить расход газа и его давление перед соплом: позволяет адаптировать котел к местной газовой сети.

Описание транспортабельной котельной установки ТКУ (БКУ) — 50 кВт производства ООО «Завод ПРОМГАЗ» на котлах «КОВ-СТ»

Котлы данной модели оснащены стальным теплообменником, созданным при помощи автоматической сварки, что делает его наиболее прочным и надежным. Оборудование предназначено для котельных, осуществляющих отопление в помещениях с площадью от 50 до 100 квадратных метров. Это могут быть коттеджи, офисные здания, производственные помещения и многое другое. Для правильной и непрерывной работы котлов необходима подача природного газа.
Энергонезависимость позволяет встраивать технику в открытую систему отопления, в которой не предназначен циркуляционный насос, так как в ней установлена естественная циркуляция воды. Производители смогли снизить требования, предъявляемые к уровню тяги, за счет использования трубного теплообменника.
Итальянская автоматика Honeywell повышает уровень безопасности и обеспечивает надежность оборудования. Потребители могут отслеживать процесс работы при помощи встроенных датчиков. Они способны автоматически срабатывать при возникновении каких-либо непредвиденных ситуаций.
Удобство установки газового котла КОВ-СТ на полу позволяет производить монтаж в любом удобном помещении с достаточной площадью.
При необходимости создания горячего водоснабжения можно произвести дополнительное подключение второго котла, так как само оборудование создано одноконтурным и не располагает возможностью нагрева большого количества теплоносителя. Максимальная теплопроизводительность достигает 98 кВт.
Горелка из нержавеющей стали и с энергонезависимым пьезорозжигом существенно упрощает потребителям использование котлов. Также для них разработана система, с помощью которой можно самостоятельно определить необходимый температурный режим и поддерживать его на протяжении нужного времени.

Технические характеристики транспортабельной котельной установки мощностью 50 кВт (ТКУ-50)

Наименование параметра	Значение
Теплопроизводительность, кВт	50
Потребляемая эл. мощность, кВт	1,8
Напряжение эл. сети, В	380/220
Топливо	природный газ сжиженный газ жидкое топливо
Давление газа на входе в котельную, кПа	1,3
Максимальный расход газа, нм³/ч	6
Температурный режим теплоснабжения, °С	95−70
Температура уходящих газов, °С	110
Давление теплоносителя, кгс/см²	0,3
КПД, %	84,5
Производительность ГВС, кВт	по заказу
Разрешение за котлом, Па	3−25
Габаритные размеры, мм:
длина	4500
ширина	2500
высота	2600
Масса, кг	3000
Количество котлов	2
