Описание транспортабельной котельной ТКУ-240, мощностью 240 кВт

ТКУ-240 (БКУ-240) — это транспортабельные блочные котельные мощностью 240 кВт. ТКУ-240 (БКУ-240) комплектуются тремя котлами с атмосферной горелкой КЧМ отечественного или импортного производства.
Котельные установки ТКУ-240 (БКУ-240) могут быть как отдельно стоящими, так и пристроенными или крышными. Возможна поставка установки на раме для размещения в существующем помещении. Дымовая труба в комплект котельной не входит и проектируется отдельно.
ТКУ-240 полностью подготавливаются к эксплуатации в заводских условиях, поэтому монтаж и пусконаладка занимают минимальное время. Технологическая схема, компоновка оборудования и автоматизация котельных установок обеспечивают их безопасную эксплуатацию как обслуживающим персоналом, так и без его постоянного присутствия.

Технические характеристики блочно-модульной котельной ТКУ-240 на котлах ICICaldaie «REХ» производства ООО «Завод ПРОМГАЗ»

Водогрейный котел REX — стальной котел с топкой цилиндрической формы с реверсивным развитием факела, топка полностью закрыта в задней части выпуклым днищем, поддерживаемым омываемым патрубком. Котел предназначен для работы с надувными горелками на жидком или газообразном топливе. Котел спроектирован для тепловых сетей с температурой воды от 60 до 110 °C.
Основные характеристики изделия:

• Корпус котла выполнен из высококачественной стали; образован передней трубной решеткой, развальцованной по направлению к топке RSB способом; выпуклой (не плоской для увеличения сопротивления внутреннему давлению) и задней трубной решеткой; отверстия выполнены лазерной резкой.
• Топка цилиндрической формы с реверсивным развитием факела, полностью закрытая в задней части выпуклым днищем, поддерживаемым омываемой трубной опорой; пламя развивается до центральной части топки в то время, как горячие дымовые газы возвращаются в переднюю, частично омываемую, часть топки и далее дымовые газы поступают в пучок дымогарных труб.
• Дымогарные трубы типа ELS выполнены с помощью электросварки, приварены к трубным пластинам и оснащены спиральными турбулизаторами.
• Задняя дымовая камера выполнена из стального листа, теплоизолирована, легко открывается для осмотра дымогарных труб, закреплена на болтах, оснащена соединением с дымоходом и люком для чистки.
• Обечайка с креплениями, необходимыми для установки и навеса рабочего оборудования, конструкция выполнена с помощью сварки сертифицированными способами квалифицированным персоналом.
• Изоляция матрасами из стекловаты высокой плотности, защищенными легко демонтируемыми окрашенными стальными панелями.
• Передняя дверца с реверсируемым открытием выполнена из стального листа, теплоизолированафиброкерамикой, закреплена на петлях, зажимные гайки легко открываются прилагаемой рукояткой-ключом.

При заказе всегда указывать тип топлива. При использовании мазута или биогаза теплоизоляция дверцы должна быть выполнена из цемента.
Обслуживание: основание выполнено из стального профиля (углеродистая сталь), обеспечивающего прочность конструкции и легкость ее перемещения.
Электрические и гидравлические соединения уже выполнены.

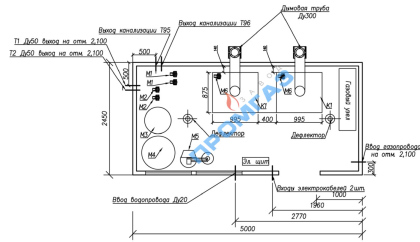

Схема расположения технологического оборудования транспортабельной котельной установки мощностью 240 кВт (ТКУ-240) с атмосферной горелкой

K1 — котел — 2 шт; M1 — насос сетевой — 2 шт, M2 — подпитывающий насос — 2 шт; M3 — бак мембранный — 1 шт; M4 — бак запаса воды — 1 шт; M5 — водоподготовка Na-катионирование -1 комплект; M6 — насос котловой — 2 шт.

Технические характеристики блочно-модульной котельной ТКУ-240 на котлах BUDERUS LOGANO «SK655/755» производства ООО «Завод ПРОМГАЗ»

Стальные отопительные котлы Buderus Logano SK645/SK655, SK745/SK755 разработаны и изготовлены в соответствии с новейшим уровнем технологических знаний и правилами техники безопасности. При этом особое значение придавалось простоте обслуживания и эксплуатации. Со стальными низкотемпературными котлами Logano SK655/SK755 можно реализовать оптимальное техническое решение для любого объекта теплоснабжения: крышные котельные для жилых зданий, бюджетные котельные для коммунальных предприятий, блочно-модульные котельные, модернизация устаревшего оборудования на промышленных предприятиях.
Основные преимущества изделия

• Высокий КПД — до 93%;
• Специальная геометрия топочной камеры (два газохода) обеспечивает полное сгорание топлива и минимизирует эмиссию вредных веществ;
• Большая площадь теплообменных поверхностей;
• Возможность использования дизельного или газового топлива;
• Быстрый пуск котла из «холодного состояния»;
• Высокоэффективная теплоизоляция толщиной 80 мм;
• Простое обслуживание с фронтальной стенки котла. Большая дверка
• может открываться направо или налево;
• Существенное снижение шума от работы, благодаря звукопоглощающей
• подставке под котел и шумоглушителю дымовых газов.

Немецкая компания Будерус разработала линейку котлов широкого спектра номинальной тепловой производительности: модель Sk655 — от 120 до 600кВт, версия SK755 — от 730 до 1850кВт. Это позволяет подобрать идеально удовлетворяющий вашим требованиям котел Logano.
По желанию, котел может быть укомплектован горелкой из программы поставок Buderus. Кроме того, эти котлы идеально комбинируются с различными водонагревателями Logalux, а в сочетании с модульной системой управления Logamatic 4000 можно легко настроить параметры для пуска в эксплуатацию и выполнять плановые проверки во время работы.

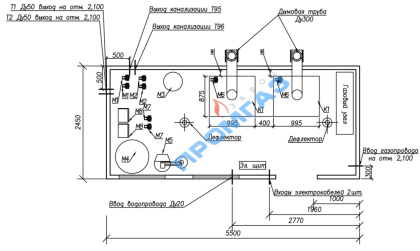

Схема расположения технологического оборудования транспортабельной котельной установки мощностью 240 кВт (ТКУ-240) с ГВС и атмосферной горелкой

K1 — котел — 2 шт; M1 — насос сетевой — 2 шт, M2 — подпитывающий насос — 2 шт; M3 — бак мембранный — 1 шт; M4 — бак запаса воды — 1 шт; M5 — водоподготовка Na-катионирование -1 комплект; M6 — насос котловой — 2 шт; M7 — Рециркуляционный насос на ГВС; M8 — пластинчатые теплообменники — 2 шт.

Технические характеристики транспортабельной котельной установки мощностью 240 кВт

Наименование параметра	Значение
ТКУ (БКУ) — 240
Теплопроизводительность, кВт	240
Потребляемая эл. мощность, кВт	4,8
Напряжение эл. сети, В	380
Топливо	природный газ, сжиженный газ, жидкое топливо
Давление газа на входе в котельную, кПа	1,3
Максимальный расход газа, нм³/ч	29
Температурный режим теплоснабжения, °С	95−70
Температура уходящих газов, °С	210
Давление теплоносителя, кгс/см²	0,3
КПД, %	87
Производительность ГВС, кВт	по заказу
Разрешение за котлом, Па	3−25
Габаритные размеры, мм:
длина	6500
ширина	2600
высота	2600
Масса, кг	4500
Количество котлов	3

* Все ТКУ сертифицированы, производятся серийно и доступны на территории всех стран таможенного союза.
