Транспортабельная котельная установка мощностью 180 кВт

Транспортабельная котельная установка мощностью 180 кВт

Описание транспортабельной котельной установки ТКУ (БКУ) — 180

Характеристика транспортабельной котельной установки ТКУ-180 (БКУ-180) мощностью 180 кВт на котлах «ИШМА» производства ООО «Завод ПРОМГАЗ»

Котлы «Ишма» — это современные напольные газовые котлы с атмосферной горелкой, предназначенные для отопления жилых и производственных помещений.
Устанавливаемая на котел автоматика — надежна и неприхотлива в работе. Она позволяет котлу иметь высокий КПД до 91% и обеспечивает полную безопасность эксплуатации во внештатных ситуациях. В котле «ИШМА-50SIT» использована автоматика итальянского производства, благодаря этому он отличается от модельного ряда более высокой надежностью.
Модельный ряд включает в себя котлы мощностью: 12.5, 25, 31.5, 40, 50, 63, 80 и 100 кВт, что позволяет котлам быть установленными на широком ряде объектов площадью от 70 до 1000 квадратных метров. Для помещений меньшей площади мы рекомендуем устанавливать котлы АОГВ.
Гарантийный срок — 30 месяцев.

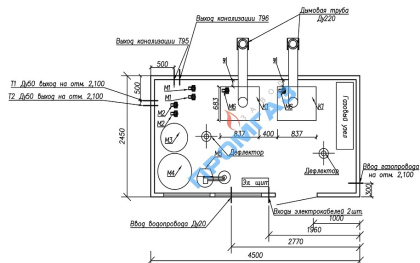

Схема расположения технологического оборудования транспортабельной котельной установки мощностью 180 кВт (ТКУ-180) с атмосферной горелкой

K1 — котел — 2 шт; M1 — насос сетевой — 2 шт, M2 — подпитывающий насос — 2 шт; M3 — бак мембранный — 1 шт; M4 — бак запаса воды — 1 шт; M5 — водоподготовка Na-катионирование -1 комплект; M6 — насос котловой — 2 шт.

Конструктивные особенности транспортабельной котельной установки ТКУ (БКУ) — 180 кВт на котлах «ИШМА»

Котлы могут устанавливаться в системах с гравитационной и принудительной циркуляцией воды. Теплообменник специальной конструкции выполнен из стали толщиной 3 мм и имеет повышенный срок службы. Кроме этого, минимальное прохождение воздуха через теплообменник значительно повышает КПД. Поскольку теплообменник стальной, заводом разрешено использовать в качестве теплоносителя только воду.
Все котлы проходят обязательные испытания на заводе при давлении в отопительной системе в 6 атмосфер. При этом, рабочим давлением воды считается величина в 1−3 атмосферы. Данные отопительные устройства идеально подходят для использования в закрытых системах отопления. На котлы устанавливается современная автоматика регулирования и безопасности и высококачественное газогорелочное устройство. Вследствие чего, при оптимальных условиях эксплуатации, КПД может существенно превышать паспортное значение.
Регулятор газа позволяет настроить расход газа и его давление перед соплом: позволяет адаптировать котел к местной газовой сети.

Описание транспортабельной котельной установки ТКУ (БКУ) — 180 кВт на котлах «КОВ-СТ» производства ООО «Завод ПРОМГАЗ»

Котлы данной модели оснащены стальным теплообменником, созданным при помощи автоматической сварки, что делает его наиболее прочным и надежным. Оборудование предназначено для осуществления отопления в помещениях с площадью от 50 до 100 квадратных метров. Это могут быть коттеджи, офисные здания, производственные помещения и многое другое. Для правильной и непрерывной работы котлов необходима подача природного газа.
Энергонезависимость позволяет встраивать технику в открытую систему отопления, в которой не предназначен циркуляционный насос, так как в ней установлена естественная циркуляция воды. Производители смогли снизить требования, предъявляемые к уровню тяги, за счет использования трубного теплообменника.
Итальянская автоматика Honeywell повышает уровень безопасности и обеспечивает надежность оборудования. Потребители могут отслеживать процесс работы при помощи встроенных датчиков. Они способны автоматически срабатывать при возникновении каких-либо непредвиденных ситуаций.
Удобство установки газового котла КОВ-СТ на полу позволяет производить монтаж в любом удобном помещении с достаточной площадью.
При необходимости создания горячего водоснабжения можно произвести дополнительное подключение второго котла, так как само оборудование создано одноконтурным и не располагает возможностью нагрева большого количества теплоносителя. Максимальная теплопроизводительность достигает 98 кВт.
Горелка из нержавеющей стали и с энергонезависимым пьезорозжигом существенно упрощает потребителям использование котлов. Также для них разработана система, с помощью которой можно самостоятельно определить необходимый температурный режим и поддерживать его на протяжении нужного времени.

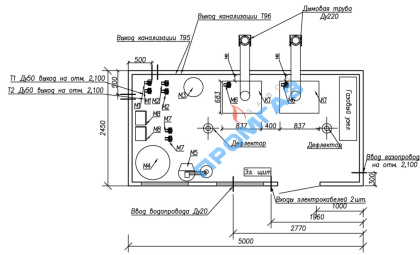

Схема расположения технологического оборудования транспортабельной котельной установки мощностью 180 кВт (ТКУ-180) с ГВС и атмосферной горелкой

K1 — котел — 2 шт; M1 — насос сетевой — 2 шт, M2 — подпитывающий насос — 2 шт; M3 — бак мембранный — 1 шт; M4 — бак запаса воды — 1 шт; M5 — водоподготовка Na-катионирование -1 комплект; M6 — насос котловой — 2 шт; M7 — Рециркуляционный насос на ГВС; M8 — пластинчатые теплообменники — 2 шт.

Технические характеристики БКУ 180 кВт с блочной горелкой

Наименование	ТКУ-180
Тепловая мощность, кВт	180
КПД котлов, %	86
Максимальная температура воды на выходе, 0 С	95
Давление газа на входе в котельную, кПа, min	3
Расчетная температура воды на входе, 0 С	50
Рабочее давление воды, МПа, не более	0,3
Max расход газа, нм3/ч	12,5
Напряжение электрической сети, В	380
Расчетная эл. нагрузка, кВт/час	3,5
Потребляемая эл. мощность, кВт	5
Давление газа на вводе в котельную, кПа, не менее	2,8
Температура уходящих газов, 0 С, не ниже	210
Общее водопотребление объекта, м 3 /сут	0,1
Минимальное разрежение за котлом, Па, не более	3,0
Масса, т, не более	4,0
Габаритные размеры, м, не более
-длина	4,5
-ширина	2,4
-высота	2,5
Топливо	природный газ, сижженый газ, жидкое топливо
