Транспортабельные котельные ТКУ (Блочно-модульные)

Транспортабельная котельная установка мощностью 100 кВт


транспортируемый модуль котельная установка котельное оборудование отопительное оборудование отопление вентиляция климат машины и оборудование

Транспортабельная котельная установка мощностью 100 кВт

Транспортабельная котельная установка мощностью 100 кВт

Описание блочно-модульной котельной установки ТКУ-100 (БКУ-100)

Блочно-модульные котельные ТКУ-100 (БКУ-100) предназначены для горячего водоснабжения и отопления отдельных зданий административного и бытового назначения, а также небольших объектов производственного назначения.
Возможны варианты исполнения ТКУ-100 на различных видах топлива:
  • газ
  • жидкое топливо
  • СУГ (сжиженный газ)
Как и все современные модульные котельные, установки ТКУ-100 имеют высокий КПД. Оптимальный режим работы котельного оборудования обеспечивается автоматически, позволяя производить ровно столько тепла и горячей воды, сколько требуется отапливаемому объекту в конкретный момент. При этом постоянного присутствия обслуживающего персонала не требуется. Таким образом, достигается максимальная экономия рабочего ресурса и топлива котельной.

Описание транспортабельной котельной установки ТКУ-100 (БКУ-100) мощностью 100 кВт на котлах «ИШМА» производства ООО «Завод ПРОМГАЗ»

Котлы «Ишма» — это современные напольные газовые котлы с атмосферной горелкой, предназначенные для отопления жилых и производственных помещений.
Устанавливаемая на котел автоматика — надежна и неприхотлива в работе. Она позволяет котлу иметь высокий КПД до 91% и обеспечивает полную безопасность эксплуатации во внештатных ситуациях. В котле «ИШМА-50SIT» использована автоматика итальянского производства, благодаря этому он отличается от модельного ряда более высокой надежностью.
Модельный ряд включает в себя котлы мощностью: 12.5, 25, 31.5, 40, 50, 63, 80 и 100 кВт, что позволяет котлам быть установленными на широком ряде объектов площадью от 70 до 1000 квадратных метров. Для помещений меньшей площади мы рекомендуем устанавливать котлы АОГВ.
Гарантийный срок — 30 месяцев.

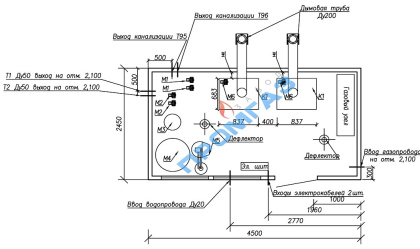

Схема расположения технологического оборудования транспортабельной котельной установки мощностью 100 кВт (ТКУ-100) с атмосферной горелкой

K1 — котел — 2 шт; M1 — насос сетевой — 2 шт, M2 — подпитывающий насос — 2 шт; M3 — бак мембранный — 1 шт; M4 — бак запаса воды — 1 шт; M5 — водоподготовка Na-катионирование -1 комплект; M6 — насос котловой — 2 шт.

Конструктивные особенности транспортабельной котельной установки ТКУ-100 (БКУ-100) мощностью 100 кВт на котлах «ИШМА»

Котлы могут устанавливаться в системах с гравитационной и принудительной циркуляцией воды. Теплообменник специальной конструкции выполнен из стали толщиной 3 мм и имеет повышенный срок службы. Кроме этого, минимальное прохождение воздуха через теплообменник значительно повышает КПД. Поскольку теплообменник стальной, заводом разрешено использовать в качестве теплоносителя только воду.
Все котлы проходят обязательные испытания на заводе при давлении в отопительной системе в 6 атмосфер. При этом, рабочим давлением воды считается величина в 1−3 атмосферы. Данные отопительные устройства идеально подходят для использования в закрытых системах отопления. На котлы устанавливается современная автоматика регулирования и безопасности и высококачественное газогорелочное устройство. Вследствие чего, при оптимальных условиях эксплуатации, КПД может существенно превышать паспортное значение.
Регулятор газа позволяет настроить расход газа и его давление перед соплом: позволяет адаптировать котел к местной газовой сети.

Описание транспортабельной котельной установки ТКУ (БКУ) — 100 кВт на котлах «КОВ-СТ» производства ООО «Завод ПРОМГАЗ»

Котлы данной модели оснащены стальным теплообменником, созданным при помощи автоматической сварки, что делает его наиболее прочным и надежным. Оборудование предназначено для осуществления отопления в помещениях с площадью от 50 до 100 квадратных метров. Это могут быть коттеджи, офисные здания, производственные помещения и многое другое. Для правильной и непрерывной работы котлов необходима подача природного газа.
Энергонезависимость позволяет встраивать технику в открытую систему отопления, в которой не предназначен циркуляционный насос, так как в ней установлена естественная циркуляция воды. Производители смогли снизить требования, предъявляемые к уровню тяги, за счет использования трубного теплообменника.
Итальянская автоматика Honeywell повышает уровень безопасности и обеспечивает надежность оборудования. Потребители могут отслеживать процесс работы при помощи встроенных датчиков. Они способны автоматически срабатывать при возникновении каких-либо непредвиденных ситуаций.
Удобство установки газового котла КОВ-СТ на полу позволяет производить монтаж в любом удобном помещении с достаточной площадью.
При необходимости создания горячего водоснабжения можно произвести дополнительное подключение второго котла, так как само оборудование создано одноконтурным и не располагает возможностью нагрева большого количества теплоносителя. Максимальная теплопроизводительность достигает 98 кВт.
Горелка из нержавеющей стали и с энергонезависимым пьезорозжигом существенно упрощает потребителям использование котлов. Также для них разработана система, с помощью которой можно самостоятельно определить необходимый температурный режим и поддерживать его на протяжении нужного времени.

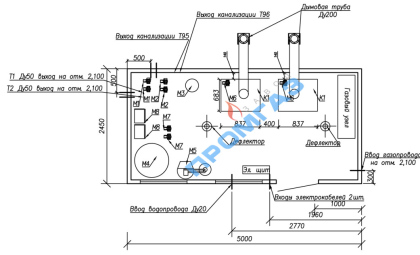

Схема расположения технологического оборудования транспортабельной котельной установки мощностью 50 кВт (ТКУ-50) с ГВС и атмосферной горелкой

K1 — котел — 2 шт; M1 — насос сетевой — 2 шт, M2 — подпитывающий насос — 2 шт; M3 — бак мембранный — 1 шт; M4 — бак запаса воды — 1 шт; M5 — водоподготовка Na-катионирование -1 комплект; M6 — насос котловой — 2 шт; M7 — Рециркуляционный насос на ГВС — 2 шт; M8 — пластинчатые теплообменники — 2 шт.

Технические характеристики транспортабельной котельной установки ТКУ (БКУ) — 100 кВт

Наименование параметраЗначение
НаименованиеТКУ (БКУ) — 100
Теплопроизводительность, кВт100
Потребляемая эл. мощность, кВт1,8
Напряжение эл. сети, В380
Топливоприродный газ, сжиженный газ, жидкое топливо
Давление газа на входе в котельную, кПа1,3
Максимальный расход газа, нм³/ч11,2
Температурный режим теплоснабжения, °С95−70
Температура уходящих газов, °С110
Давление теплоносителя, кгс/см²0,3
КПД, %86
Производительность ГВС, кВтпо заказу
Разрешение за котлом, Па3−25
Габаритные размеры, мм:
длина5000
ширина2600
высота2600
Масса, кг3500
Количество котлов2
