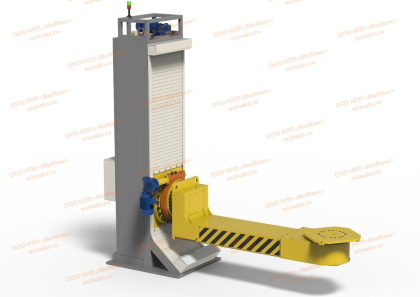

Кантователь сварочный консольный (L-типа)

Фотографии ММ726Видео ММ726
Характеристика

Технические характеристики
Характеристика сети, В/Гц	380/50
Грузоподъемность, кг	2000
Общая установленная мощность, кВт	6,7
Максимальный допустимый сварочный ток, А	500
Напряжения управления, В	24
Габаритные размеры кантователя:
длина, мм	3980
ширина, мм	1214,5
высота, мм	3830
Привод подъёма
Тип привода	электрический
Количество приводов	1
Напряжение питания, В	380
Мощность, кВт	3,0
Ход подъема, мм	1800
Скорость подъема, мм/мин	800
Привод поворота L-ложемента
Тип привода	электрический
Напряжение питания, В	380
Мощность, кВт	2,2
Скорость поворота, об/мин	1
Угол поворота, град	360
Привод поворота стола
Тип привода	электрический
Напряжение питания, В	380
Мощность, кВт	1,5
Скорость вращения стола	регулируемая
Диапазон скорости поворота, об/мин	0,05.4,00
Угол поворота, град	360

Технические параметры оборудования и его комплектация могут быть изменены исходя из технического задания, выдаваемого заказчиком.
Состав
Кантователь состоит из следующих основных узлов:

• Опоры подъемно-поворотной,
• L-ложемента с поворотным столом,
• Шкафа электрического с выносным пультом (условно не показан).
• Рольставни.

Опора подъемно-поворотная представляет собой сварную рамную конструкцию и состоит из следующих основных узлов:

• рамы,
• привода подъема,
• ходового винта,
• каретки подъемной,
• привода поворота L-ложемента,
• крепление обратного провода с изолятором,
• рольставни,
• светосигнальная колонна.
