Шпунтовые сваи зетового профиля

Шпунтовые сваи или шпунты представляют собой металлический жёлоб для создания защищающих конструкций или противофильтровых завес. Плотно и надежно скрепленные между собой шпунтовые сваи, идущие в ряд, называются шпунтовым ограждением. Для крепости данной конструкции, на каждом её элементе есть замки, с их помощью осуществляется крепление.

Характеристики шпунтовых свай Z профиля		AZ50	AZ48	AZ38−700N	AZ26	AZ20−700	AZ18	AZ17	AZ14−700
Высота профиля шпунта (H), мм		483	482	500	427	421	380	379	184
Ширина шпунта по центрам замков (B), мм		580	580	700	630	700	630	630	751
Масса 1 кв.м. шпунтового ограждения. кг		253	241	181	155	119	118	109	107
Площадь сечения шпунта, см2	Одиночная свая	186,9	177,8	161,1	124,6	106,4	94,8	87,1	102,3
	Двойная свая	373,8	355,6	322,0	249,2	212,8	189,6	174,2	204,6
	Для метра стенки	322,2	306,5	230,0	197,8	152,0	150,4	138,3	146,1
Масса, кг/м	Одиночная свая	146,7	139,6	126,4	97,8	83,5	74,4	88,4	80,3
	Двойная свая	293,4	279,2	252,8	195,6	167,0	148,8	136,8	160,6
	Для метра стенки	252,9	240,6	180,6	155,2	119,3	118,1	108,6	114,7

Особенностью и преимуществом шпунтовых свай является то, что их можно применять неоднократно. После аккуратного извлечения шпунтов с помощью вибропогружателя их можно использовать до 15 раз на других объектах строительства. За счет этого значительно снижаются финансовые расходы.

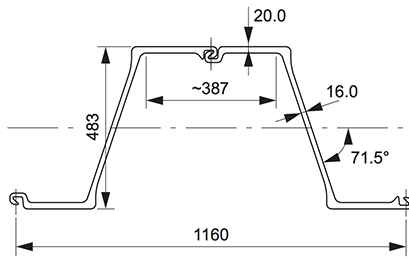

• AZ50

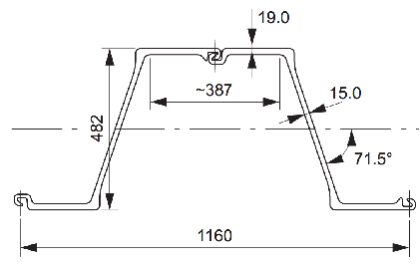

• AZ48

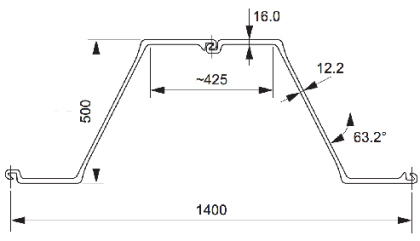

• AZ38−700N

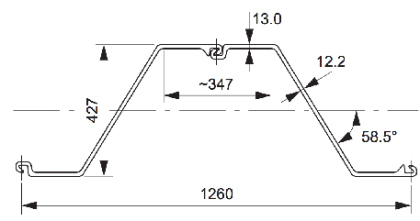

• AZ26

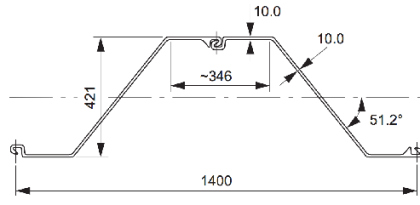

• AZ20−700

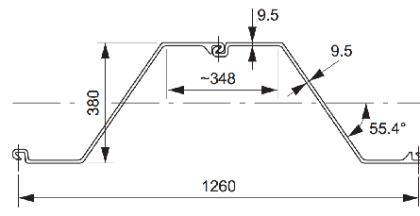

• AZ18

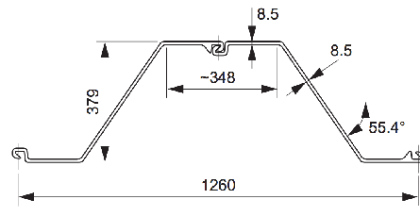

• AZ17
• AZ14−700

Шпунт «Z» формы является самым экономичным способом укрепления объектов. Представляет собой профиль шириной до 825 мм при длине до 34-х метров с замками для фиксации.

Сферы применение шпунта Z

Данный профиль «Z» формы широко применяется при укреплении береговой линии водоемов, препятствуя сходу оползней, защищает от затопления. Используется он также при строительстве зданий, нефтяных терминалов и мостов, соединяясь в секции для создания защитной стены.

Основные характеристики шпунта Z

Шпунт «Z» изготавливается из металла или полимерных материалов.

Технические размеры

Марка шпунта Z	Высота профиля, мм	Ширина по центрам замков, мм	Площадь сечения, см2/м
AZ50	483	580	322
AZ48	482	580	307
AZ38−700N	500	700	230
AZ26	427	630	198
AZ20−700	421	700	152
AZ18	380	630	150
AZ17	379	630	138
AZ14−700	184	751	136

Главные преимущества шпунта Z

Шпунт «Z» выгодно отличается от шпунта Ларсена тем, что там, где требуется установка двух свай для шпунта Ларсена, ставится только одна свая для профиля «Z». Прочность его при вдвое меньшей массе такая же, как и у профиля Ларсена. Следовательно, сокращаются расходы на приобретение шпунта и его транспортировку. Соединительный замок профиля находится на продольной оси каждой из стенок, что позволяет производить погружение и поднятие шпунта любыми типами вибропогружателей без особого трения, нагревания и сваривания замков. Эта конструкция замков обеспечивает большую подвижность секций относительно друг друга. Количество повторного использования составляет не менее 20 раз циклов операции «установка-подъём» против 6−8 циклов у профилей других серий.

Как осуществить установку шпунта Z

Если вы купили шпунт Z, монтаж можно осуществить самостоятельно или с помощью специалистов. Монтаж состоит из операций, позволяющих установить сваю в почву с помощью пневматического молота, методом вдавливания или вибропогружения. После того как был установлен шпунт нужно установить продольные балки жесткости или поперечные распорки. Это делается для того, чтобы равномерно распределялась нагрузка обеспечивая устойчивость стенки. Следует при этом смотреть, чтобы замки соединения плотно прилегали друг к другу.
После установки профиля в землю, внутри скважины размещается арматурный каркас. После проверки соединений производится заливка раствором бетона. Это позволяет получить надёжную железобетонную конструкцию.
