Шпунтовые сваи типа Ларсен (плоского профиля)

Плоский профиль (шпунт Ларсена) — применяются в строительстве противофильтрационных завес.

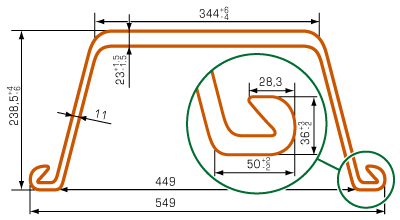

Шпунтовые сваи или шпунты представляют собой металлический жёлоб для создания защищающих конструкций или противофильтровых завес. Плотно и надежно скрепленные между собой шпунтовые сваи, идущие в ряд, называются шпунтовым ограждением. Для крепости данной конструкции, на каждом её элементе есть замки, с их помощью осуществляется крепление.

Характеристики шпунтовых свай Ларсена	L7	L5	L5D	Л4	Л5 УМ
Высота профиля шпунта (H), мм	455	337	424	359	332
Ширина шпунта по центрам замков (B), мм	425	425	500	400	425
Толщина стенки профиля шпунта (S), мм	12	11	11	9,5	12
Толщина стенки профиля шпунта (t), мм	23	21	21	14,8	23
Площадь сечения шпунта, см2/м	183,8	127,4	133,2	94,3	127,4
Масса 1 п.м. шпунтовой сваи. кг	144,3	74	104,6	74	100
Масса 1 кв.м. шпунтового ограждения. кг	346	185	209,2	185	238

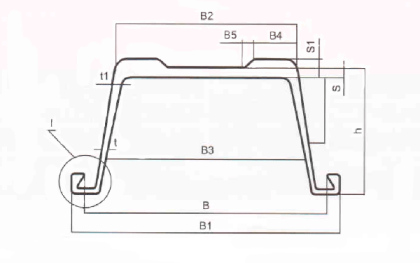

• ДМКД

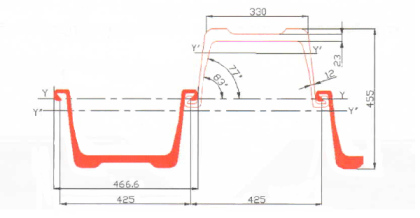

• L7

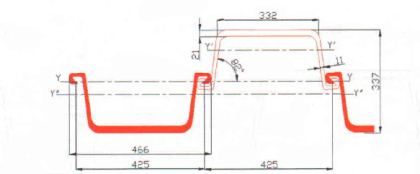

• L5

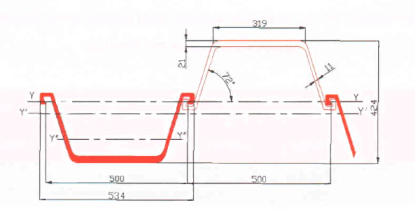

• L5D

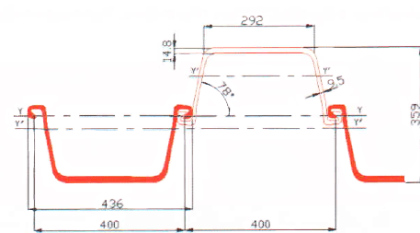

• Л4
• Л5 УМ

Шпунт Ларсена представляет собой жёлоб из металлического или полимерного профиля длиной до 34-х метров и шириной до 549 мм при закруглённых боковинах стенок и замками фиксации. Эти замки фиксации позволяют соединять профили между собой при вертикальном или боковом монтаже, создавая герметичную конструкцию в виде прочной стены в грунте.

Где используется шпунт Ларсена

Впервые шпунт Ларсена был применён ещё в начале прошлого века. И сейчас он широко используется для укрепления линии берега, для защиты строительных площадок от смещения грунта и препятствует попаданию воды во время проведения строительных и монтажных работ. Незаменим он и при разработке котлованов и постановке опор мостов.

Особенности шпунта Ларсена

Изготавливается из стальных или полимерных материалов. Выпускается производителями многих стран. Помимо общераспространённого «U» образного профиля, шпунт Ларсена выпускается с различными разновидностями поперечного сечения в виде «S», «Z», «L» и «Ω» профилей.
Самым востребованным профилем в строительстве на сегодня является шпунт Ларсена серии «L» и «Л». Приведём его основные данные.

Технические размеры шпунта Ларсена

Марка шпунта	Высота профиля, мм	Ширина по центрам замков, мм	Толщина стенки профиля s, мм	Толщина стенки профиля t, мм	Площадь сечения, см2/м
L7	455	425	12	23	183,8
L5	337	425	11	21	127,4
L5D	424	500	11	21	133,2
Л4	359	400	9,5	14,8	94,3
Л5 УМ	332	425	-	-	127,4

Как произвести монтаж шпунта Ларсена

Приобретая шпунт Ларсена, монтаж можно произвести единичными желобами методом «замок — замок» или заранее собранными секциями, состоящими от трёх до шести желобов. Это зависит от характера грунта, климатических условий, глубины, способа погружения и наличия специального оборудования. В конечном итоге готовая конструкция представляет собой сплошную стальную или полимерную конструкцию в виде стены, кольца, полукруга и т. д.

Способы монтажа:

• Вертикальное погружение шпунта механизмами вибрационного типа. Это самый распространенный способ.
• Забивание шпунта при помощи копры или гидравлического молота. Это самый дешевый способ.
• Вертикальное вдавливание статистическим методом. Это наименее распространённый способ монтажа.

Для предотвращения процесса фильтрации влаги между желобами в пространство между замками вводится специальный водостойкий герметик. Допустимо комбинированное применение шпунтов с металлическими трубами и швеллерами. Это значительно усиливает конструкцию.
