Шпунтовые сваи коробчатого профиля

Шпунтовые сваи или шпунты представляют собой металлический жёлоб для создания защищающих конструкций или противофильтровых завес. Плотно и надежно скрепленные между собой шпунтовые сваи, идущие в ряд, называются шпунтовым ограждением. Для крепости данной конструкции, на каждом её элементе есть замки, с их помощью осуществляется крепление.

Характеристики шпунтовых свай U профиля		AU14	AU18	AU26	GU7N	GU18N	GU20N	PU22	PU32
Высота профиля шпунта (H), мм		408	441	451	310	430	430	450	452
Ширина шпунта по центрам замков (B), мм		750	750	750	600	600	600	600	600
Масса 1 кв.м. шпунтового ограждения. кг		104	118	151	74	128	135	144	190
Площадь сечения шпунта, см2	Одиночная свая	99,2	112,7	144,2	56,2	98,0	103,4	109,7	145,4
	Двойная свая	195,5	225,5	288,4	112,4	196,0	206,8	219,5	290,8
	Тройная свая	297,7	338,2	432,6	168,6	294,0	310,2	329,2	436,2
	Для метра стенки	132,3	150,3	192,2	93,7	163,3	172,3	182,9	242,0
Масса, кг/м	Одиночная свая	77,9	88,5	113,2	44,1	76,9	81,1	86,1	114,1
	Двойная свая	155,8	177,0	226,4	88,2	153,8	162,3	172,3	228,3
	Тройная свая	233,7	265,5	399,6	132,4	230,7	243,5	258,4	342,4
	Для метра стенки	103,8	118,0	150,9	73,5	128,2	135,2	143,6	190,2

• AU14

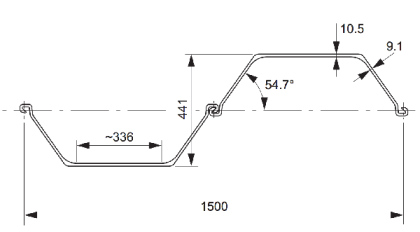

• AU18

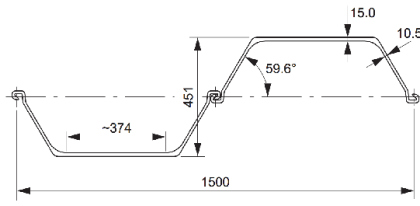

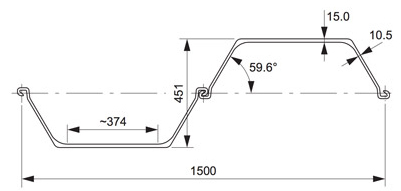

• AU26

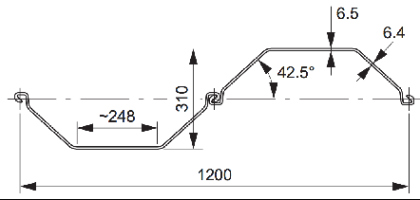

• GU7N

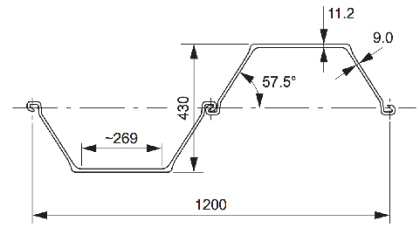

• GU18N
• GU20N

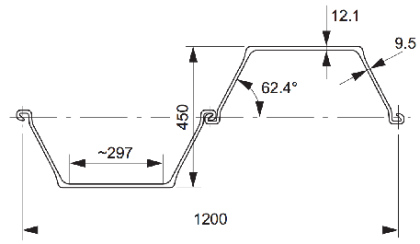

• PU22

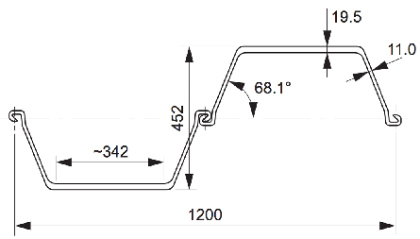

• PU32

Шпунт вида «U» представляет собой жёлоб из профиля длиной до 34-х метров и шириной до 549 мм с замками для фиксации. Замки фиксации позволяют соединять профиля при вертикальном или боковом монтаже, создавая герметичную конструкцию в виде прочной стены в грунте.

Где применяется шпунт «U»

Шпунт «U» применяется при разработке котлованов, возведении опор для мостов, укрепления береговой линии, коллекторов, а также при создании автомагистралей и железных дорог (укрепление дорожного полотна и насыпей). Незаменим он и при строительстве нефтяных терминалов, причалов и систем защиты от сползания грунта. С успехом шпунт применяется при возведении жилых построек, как в городской черте, так и в условиях частного сектора. В сборе конструкционно шпунты представляют собой прочную замковую герметичную конструкцию в виде прямой стены, полукруга или круга, выполняя параллельно функцию предотвращения притока воды в котлован.
