Универсальные разрывные машины до 600 кН

ИСПЫТАТЕЛЬНЫЕ МАШИНЫГОСТ серии МИМ (до 600 кН)

в наличии
Номер в ГОСРЕЕСТРЕ СИ: 82572−21 (ФГИС «АРШИН»)

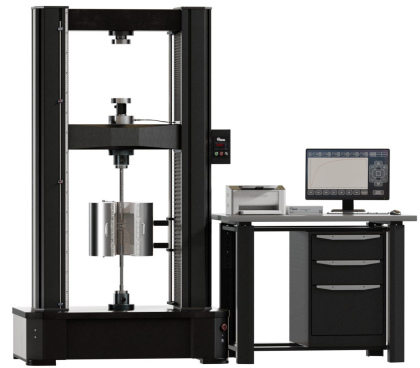

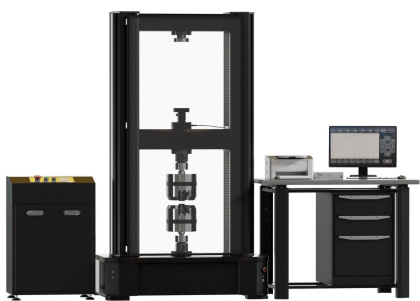

Электромеханические испытательные машины серии МИМ с предельной развиваемой нагрузкой до 600 кН и с двухколонным исполнением силовой рамы.
Заказать
Узнать стоимость оборудования или получить более подробную информацию можно по телефону 8 (800) 770-74-53 или отправив соответствующий запрос на E-mail: mail@gost-lab.ru
В каталоге представлены типовые испытательные машины. За консультацией по изготовлению нестандартного оборудования — обращайтесь к менеджерам компании. Отправьте заявку на mail@gost-lab.ru или звоните 8 (800) 770-74-53
Машины испытательные ГОСТ серии МИМ (Номер в ГОСРЕЕСТРЕ СИ: 82572−21) с предельной развиваемой нагрузкой до 600 кН (60 000 кгс/мм2) и с двухколонным исполнением силовой рамы предназначены для испытания широкого спектра образцов материалов, таких как жесткие и армированные пластики, композиты, геотекстиль, металлы. Данные машины позволяют проводить испытания на растяжение, сжатие, изгиб, сдвиг, прокол, отрыв, адгезию и т. д.
Испытательные системы данного типа отличаются своей универсальностью, долговечностью, точностью и эргономичностью, снабжены высокопрецизионными сменными датчиками силы, линейного перемещения и деформации.
Доступен широкий спектр жестко закрепляемых силоизмерительных датчиков следующих номиналов: 10 кН, 15 кН, 20 кН, 30 кН, 40 кН, 50 кН, 60 кН, 70 кН, 80 кН, 90 кН, 100 кН, 200 кН, 300 кН, 400 кН, 500 кН, 600 кН.
Доступен широкий спектр навесных силоизмерительных датчиков следующих номиналов: 50 Н, 100 Н, 250Н, 500 Н, 1 кН, 2 кН, 3 кН, 5 кН.
Диапазон нагрузок от 0,2% до 100% от номинального значения силоизмерительного датчика. Например, датчик силы с номинальной нагрузкой 300 кН будет работать от 600 Н (60 кгс/мм2).
Машины испытательные МИМ имеют уникальную конструкцию силовой рамы, винта перемещения и высокоэнергоэффективного механизма привода.
Благодаря возможности программно задавать положение траверсы в пределах рабочего пространства, операторы могут устанавливать массивные образцы с минимальными усилиями.
Диапазон поддерживаемых рабочих скоростей от 0,001 мм/мин до 1500 мм/мин в зависимости от модификации испытательной машины и упругости испытываемого материала.
Для определения модуля упругости, предела текучести, относительного удлинения, сужения и других характеристик доступны контактные и бесконтактные экстензометры, LVDT датчики (линейный дифференциальный трансформатор с переменным коэффициентом передачи), датчики перемещения, дефлектометры (прогибомеры).

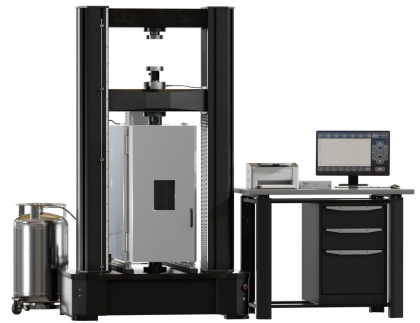

В дополнительной комплектации доступны как стандартные термокриокамеры, высокотемпературные камеры, муфельные печи и специальные в соответствии с техническими требованиями Заказчика.
Машины испытательные МИМ настолько типа силовой рамы изготовляются как со стандартной высотой и шириной рабочей зоны, так и с увеличенными значениями.
  • Технические характеристики
МИМ.2−50МИМ.2−100МИМ.2−300МИМ.2−600
Максимальная нагрузкадо 50 кНдо 100 кНдо 300 кНдо 600 кН
Возможные номиналы дополнительных датчиков силы500 Н, 1 кН, 2 кН, 3 кН, 5 кН, 10 кН, 15 кН, 20 кН, 30 кН, 40 кН, 50 кН500 Н, 1 кН, 2 кН, 3 кН, 5 кН, 10 кН, 15 кН, 20 кН, 30 кН, 40 кН, 50 кН, 60 кН, 70 кН, 80 кН, 90 кН, 100 кН50 кН, 60 кН, 70 кН, 80 кН, 90 кН, 100 кН, 200 кН, 300 кН100 кН, 200 кН, 300 кН, 400 кН, 500 кН, 600 кН
Пределы допускаемой относительной погрешности измерений силы±0,5% или ±1,0% *
(согласно ISO 7500 или ASTM E4 в диапазоне 1−100% от номинального усилия датчика)
Минимальная скорость испытания0,001 мм/мин
Максимальная скорость испытаниядо 1500 мм/мин *
Пределы допускаемой абсолютной погрешности измерений линейного перемещения±0,005 мм
(в диапазоне от 0,1 до 2,5 мм включительно)
Пределы допускаемой относительной погрешности измерений линейного перемещения±0,5 или ±1,0% *
(в диапазоне свыше 2,5 мм до 100% от верхнего предела измерений включительно)
Максимальный ход траверсыдо 3000 мм *
Расстояние между колоннамидо 1000 мм *
Высота силовой рамыдо 4000 мм *
Ширина силовой рамыдо 1500 мм *
Глубина силовой рамыдо 1000 мм *
Масса силовой рамыдо 3500 кг *

Условия эксплуатации:

Напряжениеот 187 В до 242 Вот 187 В до 242 Вот 187 В до 402 Вот 187 В до 402 В
Токне более 10 Ане более 10 Ане более 15 Ане более 20 А
Частотаот 49 Гц до 51 Гц
Мощностьне более 1,5 кВтне более 2,0 кВтне более 5,0 кВтне более 6,5 кВт
Температура окружающего воздухаот +1 °С до +45 °С
Относительная влажность окружающего воздухане более 80%
Атмосферное давление, (мм рт. ст.)от 84 кПа до 106 кПа (от 630 до 795)
Примечание: * - в зависимости от технического задания Заказчика.
