ИСПЫТАТЕЛЬНЫЕ МАШИНЫГОСТ серии МИМ (до 2000 кН)
в наличии
Номер в ГОСРЕЕСТРЕ СИ: 82572−21 (ФГИС «АРШИН»)

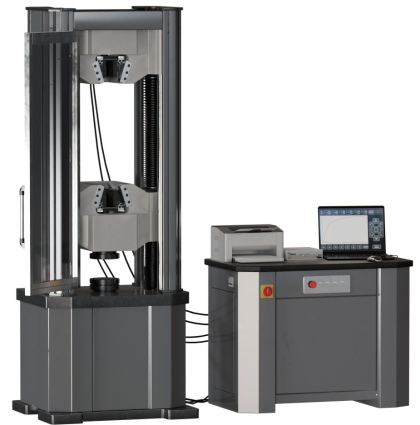

Испытательные сервогидравлические машины серии МИМ вертикального усиленного исполнения, с предельной развиваемой нагрузкой до 2000 кН.
Узнать стоимость оборудования или получить более подробную информацию можно по телефону 8 (800) 770-74-53 или отправив соответствующий запрос на E-mail:
mail@gost-lab.ruВ каталоге представлены типовые испытательные машины. За консультацией по изготовлению нестандартного оборудования — обращайтесь к менеджерам компании. Отправьте заявку на
mail@gost-lab.ru или звоните 8 (800) 770-74-53
Машины испытательные ГОСТ серии МИМ (Номер в ГОСРЕЕСТРЕ СИ: 82572−21) представляют собой образец точности, надежности и универсальности. Данные машины предназначены для проведения испытаний на растяжение, сжатие, изгиб, трение, сдвиг и других испытаний образцов материалов и конструкций.
Испытательные системы данного типа отличаются своей универсальностью, точностью и эргономичностью, снабжены высокопрецизионными датчиками силы, линейного перемещения и деформации.
Машины испытательные МИМ имеют уникальную конструкцию силовой рамы, гидропривода и высокоточного устройства управления нагружением.
Основные преимущества:
- Безфрикционная система нагружения.
- Повышенная точность измерения нагрузки, перемещения и деформации.
- Автоматическое устройство позиционирования поршня рабочего цилиндра на масляной подушке.
- Многоколонная конструкция силовой рамы, обеспечивающая высокую жесткость нагружающей системы, позволяет работать на предельных нагрузках.
- Автоматические поглотители динамического удара, возникающего при значительных нагрузках в момент разрушения образца.
- Система обратной связи с машиной по контролю заданной скорости по нагружения, возрастания напряжения, деформации образца.
- Точность измерения нагрузки достигает 0,25% от величины текущего значения.
Для машин испытательных ГОСТ серии МИМ доступен широкий выбор захватов и приспособлений: захваты клинового типа, приспособления на изгиб, трение, прокол, плиты для проведения испытания на сжатие, захваты для испытания образцов с головками, самовыравнивающиеся адаптеры и т. д.
Для определения модуля упругости, предела текучести, относительного удлинения, сужения и других характеристик доступны контактные и бесконтактные экстензометры, LVDT датчики (линейный дифференциальный трансформатор с переменным коэффициентом передачи), датчики перемещения, дефлектометры (прогибомеры).
В дополнительной комплектации доступны как стандартные термокриокамеры, высокотемпературные камеры, муфельные печи и специальные в соответствии с техническими требованиями Заказчика.
- Технические характеристики
Максимальная нагрузка | МИМ.4−150 | МИМ.4−300 | МИМ.4−600 | МИМ.4−1000 | МИМ.4−1500 | МИМ.4−2000 |
Максимальная нагрузка | до 150 кН | до 300 кН | до 600 кН | до 1000 кН | до 1500 кН | до 2000 кН |
Пределы допускаемой относительной погрешности измерений силы | ±0,5% или ±1,0% * (согласно ISO 7500 или ASTM E4 в диапазоне 1−100% от номинального усилия датчика) |
Скорость испытания | до 200 мм/мин * |
Ход поршня силового гидроцилиндра | до 1000 мм * |
Пределы допускаемой абсолютной погрешности измерений линейного перемещения | ±0,005 мм (в диапазоне от 0,1 до 2,5 мм включительно) |
Пределы допускаемой относительной погрешности измерений линейного перемещения | ±0,5 или ±1,0% * (в диапазоне свыше 2,5 мм до 100% от верхнего предела измерений включительно) |
Ширина рабочей зоны | до 1000 мм * |
Высота силовой рамы | до 4000 мм * |
Ширина силовой рамы | до 2000 мм * |
Глубина силовой рамы | до 1500 мм * |
Масса силовой рамы | до 2000 кг * | до 3000 кг * | до 5000 кг * | до 9000 кг * |
Условия эксплуатации: | |
Напряжение | от 187 В до 402 В |
Ток | не более 10 А | не более 10 А | не более 15 А |
Частота | от 49 Гц до 51 Гц |
Мощность | не более 2,5 кВт | не более 3,0 кВт | не более 5,0 кВт |
Температура окружающего воздуха | от +1 °С до +45 °С |
Относительная влажность окружающего воздуха | не более 80% |
Атмосферное давление, (мм рт. ст.) | от 84 кПа до 106 кПа (от 630 до 795) |
Примечание: * - в зависимости от технического задания Заказчика.
