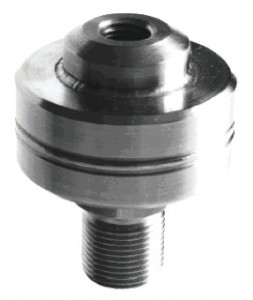

Разделитель мембранный РМФЗ-Р-73

ПРЕДНАЗНАЧЕНЫ ДЛЯ ОТДЕЛЕНИЯ ВНУТРЕННИХ ПОЛОСТЕЙ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ ОТ РАБОЧЕЙ СРЕДЫ, НЕ ВСТУПАЮЩЕЙ В АКТИВНОЕ ВЗАИМОДЕЙСТВИЕ С МАТЕРИАЛАМИ, ПРИМЕНЯЕМЫМИ ПРИ ИЗГОТОВЛЕНИИ РАЗДЕЛИТЕЛЕЙ.

ОСНОВНЫЕ ПАРАМЕТРЫ:

Материал корпуса — сталь нержавеющая типа 12Х18Н10Т.
Материал мембраны разделительной — сталь нержавеющая типа 36НХТЮ.
Присоединительная резьба — М20×1,5. Возможно изготовление разделителей с другой резьбой.
Разделители производятся в соответствии с ТУ BY 101193194.020−2009.

Пример обозначения:

Разделитель РМФЗ-С-50 — Разделитель мембранный фланцевый закрытый (РМФЗ), сварной ©, диаметр корпуса 50 мм., присоединительная резьба М20×1,5/М20×1,5.

Наименование разделителя	Обозначение разделителя	Диапазон рабочего давления, МПа	Габаритные размеры, мм	Масса не более, кг
Разделитель мембранный фланцевый закрытый сварной	РМФЗ-С-50	0…0,25…25	50×63	0,4
Разделитель мембранный фланцевый закрытый сварной	РМФЗ-С-75	0…0,25…25	75×70	0,8
Разделитель мембранный ** фланцевый закрытый разборный	РМФЗ-Р-73**	0…0,25…10	73×70	1,0

** — изучение потребительского спроса.
