Устройство отбора малой мощности e-TOR-110

Устройство е-TOR-110 предназначено для отбора мощности из сети высокого напряжения промышленной частоты класса 110 кВ, и преобразование его в электрическую мощность низкого напряжения уровня 220 В.

Устройство e-TOR используется для питания малых нагрузок (шкафы учёта, устройства мониторинга, микро-базовые станции сотовой связи и др.) непосредственно от линии электропередач 110 кВ в условиях, когда традиционные методы организации питания невозможны или очень дороги.

Номинальные параметры e-TOR-110

Значение параметра	Значение
Номинальное напряжение, кВ	110
Номинальное вторичное напряжение, В	220*
Номинальная частота сети, Гц	50
Номинальная мощность, Вт	300, 500, 1000
Способ установки	Подвесной или опорный
Климатическое исполнение	У1, ХЛ1
Масса одной фазы, не более, кг	120

*возможно изготовление устройств с другими значениями выходного напряжения

Где применяется

e-TOR-110 подвесного исполнения используется как трансформатор собственных нужд для питания шкафа учёта автономных пунктов коммерческого учёта i-TOR-110S.

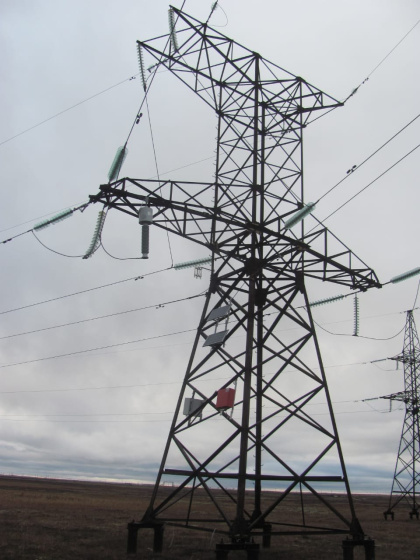

Он вывешивается на траверсе опоры ЛЭП параллельно одной из фаз i-TOR-110S и обеспечивает отбор мощности от высоковольтного провода линии.
Также подвесные e-TOR могут питать и другую небольшую нагрузку.
Например, автономные станции контроля гололёда или систмы местной подсветки
