Комбинированный электронный трансформатор тока и напряжения i-TOR-35

i-TOR-35 — новое инновационное устройство, позволяющее организовать учёт электроэнергии с точностью, пригодной для коммерческих взаиморасчётов, непосредственно на границе балансовой принадлежности различных субъектов рынка электроэнергии.

Комбинированные электронные трансформаторы типа i-TOR-35 предназначены для измерения и масштабного преобразования тока и напряжения в сетях переменного тока промышленной частоты (50 Гц) с номинальным напряжением 35 кВ и номинальным током от 50 до 1000 А включительно, до электрических величин, пригодных для измерения стандартными электроизмерительными приборами, а также для создания гальванической развязки между высоковольтной сетью и приборами измерения.
Функционально i-TOR-35 представляет собой аналог комплекта традиционных электромагнитных трансформаторов тока и напряжения, предназначенных для коммерческого учёта.
Применённые при разработке и создании i-TOR-35 технологии и решения обеспечивают малые габариты, массу пункта коммерческого учёта и устойчивость к внешним факторам среды, что позволяет монтировать его не только на подстанциях, но и на любой анкерной опоре линии электропередач 35 кВ, т. е. практически в любой точке сети.
I-TOR-35 может быть интегрирован в любую систему АИСКУЭЭ без существенных изменений и переконфигурации системы.
Применение i-TOR-35 позволит повысить точность измерения электрических величин в сетях 35 кВ, исключить расчётные методы определения потерь, повысить наблюдаемость сети и обеспечить более эффективные режимы управления электросетевым комплексом.

Номинальные параметры i-TOR-35

Параметр	Значение
Номинальное напряжение, кВ	35
Номинальный ток, А	50, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000
Номинальная частота, Гц	50 ГЦ
Ток электродинамической стойкости (пик), к	108
Ток термической стойкости (1 сек.), кА	40
Климатическое исполнение	У1 или ХЛ1
Масса одной фазы, не более кг	35

Параметры преобразования тока и напряжения

Преобразование по току
Коэффициент преобразования по току (действующие значения)	Iном/1А
Диапазон токов с нормируемой точностью преобразования (действующие значения)	или (1 … 120%) Iном
Класс точности преобразования тока по ГОСТ 7746	0,5S или 0,2S
Максимальная мощность нагрузки выхода канала преобразования по току, при коэффициенте мощности нагрузки cos?=0,8 … 1,0 (действующее значение)	2,5 ВxА
Коэффициент безопасности по ГОСТ 7746	1,5
Преобразование по напряжению
Коэффициент преобразования по напряжению (действующие значения)	(35 кВ/?3)/(100 В/?3)
Диапазон напряжений с нормируемой точностью преобразования (действующие значения)	(0,8?1,2)xUном
Максимальная мощность нагрузки выхода канала преобразования по напряжению, при коэффициенте мощности ?=0,8 … 1,0 (действующее значение)	2,5 ВxА
Класс точности преобразования напряжения по ГОСТ 1983	0,5 или 0,2

Где применяется

i-TOR-35 по электрическим параметрам является аналогом трансформатора тока и трансформатора напряжения, и может подключаться к амперметру и вольтметру, счетчику или анализатору качества электрической энергии или использоваться как датчик в прочих электронных системах учета и измерения параметров электрической сети. При использовании необходимо обращать внимание на полярность подключения, соответствие номинального тока и напряжения устройства и максимальной вторичной нагрузки к подключаемым приборам.
i-TOR-35 может использоваться для организации пунктов коммерческого учёта, устанавливаемых непосредственно на границах балансовой принадлежности различных субъектов розничного или оптового рынка электроэнергии.
i-TOR-35 включены в Государственный реестр средств измерения и могут использоваться как для целей коммерческого учёта, так и для целей организации технического учёта или работы в системах сбора и передачи данных о нормальных режимах работы сети.

Подвесное исполнение

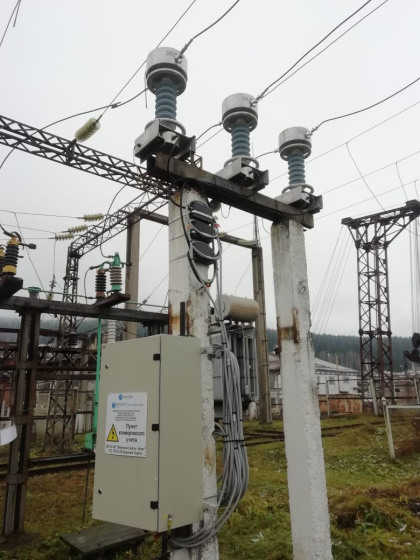

Благодаря своим уникальным массо-габаритным показателям, возможности работать в любом пространственном положении, а также отсутствию необходимости обслуживания в процессе эксплуатации, i-TOR-35 обеспечивают возможность организации подвесного пункта учёта на любой опоре ЛЭП

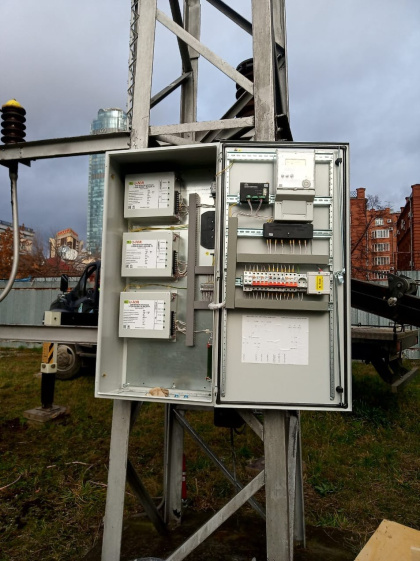

или вводном портале подстанции.Монтаж аппарата может быть осуществлён оперативно, в течение одной-двух рабочих смен. При подвесе аппарата как правило не приходится усиливать существующую опору и производить сложные технологические операции. Используются стандартная крепёжная арматура. Кроме того, поскольку вес аппарата составляет всего 50 кг, можно обойтись без использования автокрана. Подъём аппарата на опору может быть осуществлён при помощи таль-блоков, а подключения выполняются с использованием автовышки.Шкаф учёта устанавливается непосредственно на опоре. Его расположение определяется требованиями удобства эксплуатации и безопасности, а также защиты от несанкционированного доступа. Устройства связи от измерительных компонентов до шкафа учёта прокладываются и крепятся по телу опоры.
При установке на опоре важным вопросом является организация питания шкафа учёта. Если нет возможности подвести внешнее питание, то используется устройство автономного питания на базе однофазных трансформаторов напряжения, например, НИОЛ-35 кВ, который монтируется на ту же опору, подключаясь к одной из фаз.

Опорное исполнение

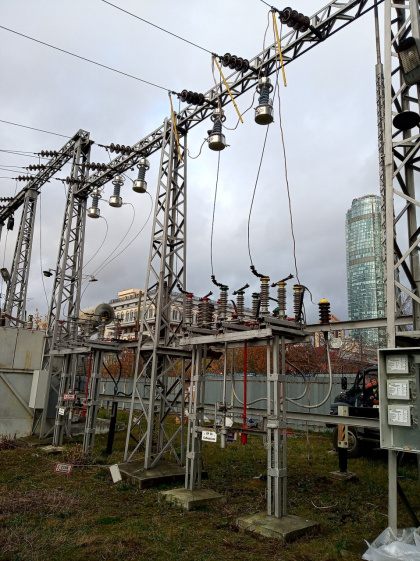

Поскольку i-TOR может работать в любом пространственном положении, то его можно установить и на подготовленный фундамент. Это бывает необходимо, если требуется организовать учёт на подстанции, где раньше он отсутствовал. Благодаря малым габаритам и массе i-TOR может быть смонтирован как на дополнительных консольных конструкциях, так и на отдельных сваях, например, буро-винтовых. Наш опыт показывает, что монтаж комплекта может быть осуществлён в течение одной рабочей смены.При этом шкаф учёта удобнее расположить непосредственно в ОПУ, запитав его от системы собственных нужд подстанции. Оптические кабели связи от измерительных компонентов до шкафа ОПУ прокладываются по существующим кабельным каналам.
