Электронные измерители напряжения для ячеек 6-24 кВ с элегазовой (SF6) изоляцией i-TOR-6-24-U-2

i-TOR-6−24-U-2 — инновационный электронный измеритель напряжения, предназначенный для организации коммерческого учёта в ячейках с элегазовой (SF₆) изоляцией среднего напряжения (6−24 кВ).

Большую популярность в электросетевом хозяйстве крупных городов завоевали распредустройства среднего напряжения с элегазовой (SF₆) изоляцией.
Это связано с их высокой компактностью, надёжностью и безопасностью. Но у каждого положительного решения есть и свои недостатки.
Элегазовые моноблоки, количество которых в крупных городах составляет уже не одну тысячу присоединений, не обеспечивают возможность организации коммерческого учёта по стороне 6(24) кВ без сложных и дорогостоящих дополнений. При этом Постановление Правительства Р Ф № 442 от 04.05.2012 «О функционировании розничных рынков электрической энергии…» в требует организации учёта на границе балансовой принадлежности, что ведёт к необходимости переноса точки учёта на сторону высокого потенциала.
Конструкция элегазовых моноблоков обеспечивает полную защиту обслуживающего персонала от случайных прикосновений к токоведущим частям и элементам, находящимся под напряжением. Кроме того, компактность таких устройств — ценнейшее свойство в условиях городской застройки — часто не позволяет расширить их дополнительными шкафами высоковольтного коммерческого учёта. И если измерить ток в кабелях, подключаемых к элегазовым моноблокам, достаточно просто, то измерение напряжения — часто почти неразрешимая проблема.
Эффективным решением является применение i-TOR-6(24)-U-2, которые монтируются либо в кабельные адаптеры, либо в штатные блоки расширения и позволяют организовать высокоточное измерение первичного напряжения в целях коммерческого учёта, без изменения конструкции и идеалогии элегазового моноблока
Устройство измерения напряжения в высоковольтной сети i-TOR-6(24)-U-2 предназначено для измерения и масштабного преобразования напряжения в сетях переменного тока промышленной частоты с номинальным напряжением 6,10, 15, 20 и 24 кВ до электрических величин, пригодных для измерения стандартными электроизмерительными приборами, а также для создания высоковольтной развязки между высоковольтной сетью и приборами измерения, а также для индикации наличия напряжения на токоведущих шинах, к которым он подключен.

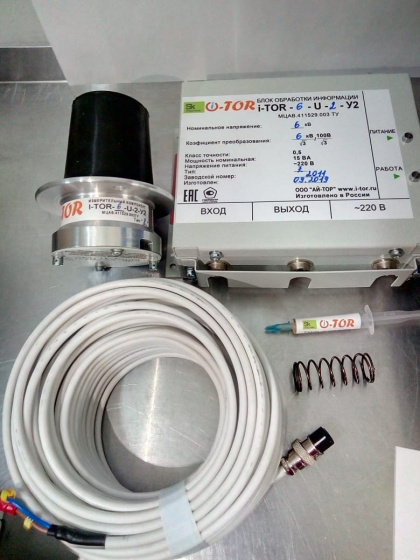

Устройство i-TOR-6(24)-U-2 имеет трёхфазное исполнение, каждая фаза состоит из следующих элементов:

• Канала связи;
• Измерительного компонента;
• Блока обработки информации.

Все три элемента являются составляющими измерительного прибора, обеспечивающего точные измерения напряжения в фазе.

Номинальные параметры i-TOR-6(24)-U-2

Параметр	I-TOR-6-U-2	I-TOR-10-U-2	I-TOR-15-U-2	I-TOR-20-U-2	I-TOR-24-U-2
Номинальное напряжение сети, кВ	6	10	15	20	24
Коэффициент преобразования по напряжению (действующие значения)	(6 кВ/?3/ (100В/?3)	(10 кВ/?3)/ (100В/?3)	(15 кВ/?3)/ (100В/?3)	(20 кВ/?3)/ (100В/?3)	(24 кВ/?3)/ (100В/?3)
Диапазон напряжений с нормируемой точностью преобразования (действующие значения), кВ	(0,8?1,2)·Uномили (2,77?4,16)	(0,8?1,2)·Uномили (4,62?6,93)	(0,8?1,2)·Uномили (6,93?10,39)	(0,8?1,2)·Uномили (9,24?13,86)	(0,8?1,2)·Uномили (11,09?16,62)
Номинальная мощность нагрузки выхода, при коэффициенте мощности cos ?=(0,8?1,0), В*А	15
Класс точности преобразования напряжения по ГОСТ 1983	0,5
Напряжение оперативного питания	(176?242)
Климатическое исполнение по ГОСТ 15150	У2
Рабочий диапазон температур	от минус 40 до +500С

Где применяется

Установка в кабельных адапторах

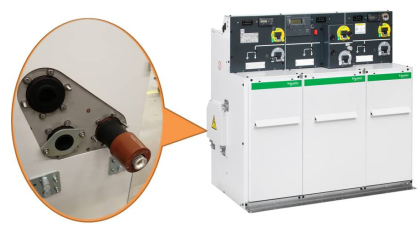

i-TOR-6(24)-U-2 легко размещается прямо в кабельном адаптере вместо штатной изоляционной заглушки, что обеспечивает высокоточное измерение напряжения без снижения эксплуатационных свойств и безопасности обслуживания.
В целях оптимизации стоимости для измерения тока применяются серийно производимые малогабаритные трансформаторы тока для установки на кабель.

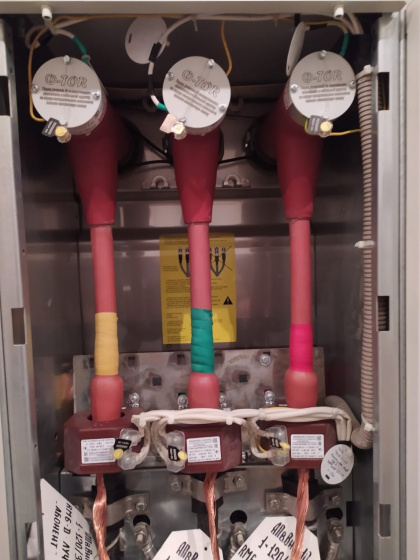

Пример организации узла учёта электроэнергии в кабельном отсеке элегазового моноблока.В результате появляется возможность организовать узел коммерческого учёта на вводах моноблока 6(10) кВ без существенных затрат, связанных с расширением распредустройства или его реконструкцией.
При таком способе к первичным преобразователям тока (трансформаторам тока) и напряжения (i-TOR-6(10)U) можно подключить любой серийно выпускающийся счётчик электроэнергии, внесённый в государственный реестр средств измерения и интегрировать точку учёта в систему АИСКУЭЭ.

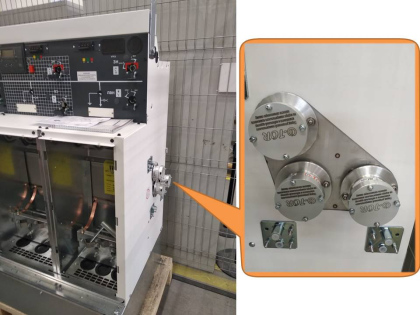

Установка в блок расшерения

В тех случаях, когда элегазовый моноблок оснащается специальным блоком расширения по сборным шинам, установку i-TOR-6(24)-U-2 предпочтительнее организовать в нём.Измерительные компоненты i-TOR-6(24)-U-2 соответствующего исполнения монтируются вместо штатных изоляционных заглушек и обеспечивают измерение напряжения непосредственно на сборных шинах моноблока.Измерительные трансформаторы тока, при этом, монтируются в соответствующих кабельных отсеках.
