Электронные измерители напряжения для ячеек 6-24 кВ с воздушной изоляцией i-TOR-6-24-U-1

i-TOR-6−24-U-1 — инновационный электронный измеритель напряжения, предназначенный для организации коммерческого учёта в ячейках с воздушной изоляцией среднего напряжения (6−24 кВ).

Большое количество городских РП и ТП 6(10) кВ выполнены на камерах серии КСО-3хх, не предусматривающих организации коммерческого учёта по стороне 6(10) кВ. При этом Постановление Правительства Р Ф № 442 от 04.05.2012 «О функционировании розничных рынков электрической энергии…» в требует организации учёта на границе балансовой принадлежности, что ведёт к необходимости переноса точки учёта на сторону высокого потенциала.
Для организации коммерческого учёта требуется на каждой секции РУ 6(10) кВ смонтировать комплект трансформаторов напряжения и на каждом присоединении — комплект трансформаторов тока, к которым будут подключены счётчики. Для установки трансформаторов напряжения чаще всего требуется монтаж ячейки ТН на каждую секцию распредустройства, что делает организацию точки учёта дорогостоящим, а иногда и нереализуемым (если места в помещении недостаточно) проектом.
Устройство измерения напряжения в высоковольтной сети i-TOR-6(24)-U-1 предназначено для измерения и масштабного преобразования напряжения в сетях переменного тока промышленной частоты с номинальным напряжением 6,10, 15, 20 и 24 кВ до электрических величин, пригодных для измерения стандартными электроизмерительными приборами, а также для создания высоковольтной развязки между высоковольтной сетью и приборами измерения, а также для индикации наличия напряжения на токоведущих шинах, к которым он подключен.
Устройство i-TOR-6(24)-U-1 имеет трёхфазное исполнение, каждая фаза состоит из следующих элементов:

• Канала связи;
• Измерительного компонента;
• Блока обработки информации.

Все три элемента являются составляющими измерительного прибора, обеспечивающего точные измерения напряжения в фазе.

Номинальные параметры i-TOR-6(24)-U-1

Параметр	I-TOR-6-U-1	I-TOR-10-U-1	I-TOR-15-U-1	I-TOR-20-U-1	I-TOR-24-U-1
Номинальное напряжение сети, кВ	6	10	15	20	24
Коэффициент преобразования по напряжению (действующие значения)	(6 кВ/?3/ (100В/?3)	(10 кВ/?3)/ (100В/?3)	(15 кВ/?3)/ (100В/?3)	(20 кВ/?3)/ (100В/?3)	(24 кВ/?3)/ (100В/?3)
Диапазон напряжений с нормируемой точностью преобразования (действующие значения), кВ	(0,8?1,2)·Uномили (2,77?4,16)	(0,8?1,2)·Uномили (4,62?6,93)	(0,8?1,2)·Uномили (6,93?10,39)	(0,8?1,2)·Uномили (9,24?13,86)	(0,8?1,2)·Uномили (11,09?16,62)
Номинальная мощность нагрузки выхода, при коэффициенте мощности cos ?=(0,8?1,0), В*А	15
Класс точности преобразования напряжения по ГОСТ 1983	0,5
Напряжение оперативного питания	(176?242)
Климатическое исполнение по ГОСТ 15150	У2
Рабочий диапазон температур	от минус 40 до +500С

Где применяется

i-TOR-6(24)-U-1 может монтироваться в любом удобном месте распредустройства среднего напряжения с воздушной изоляцией. Чаще всего их устанавливают на сборных шинах или шинных мостах распредустройства.
Выбор места установки определяется конфигурацией шкафа и удобством эксплуатации.
При этом, нет необходимости в особых мерах защиты от ненормальных режимов работы сети.
Благодаря своей конструкции измерительные компоненты не подвержены деструктивным воздействиям феррорезонанса, а устойчивость к перенапряжениям у них такая же, как и у обычных опорных изоляторов.

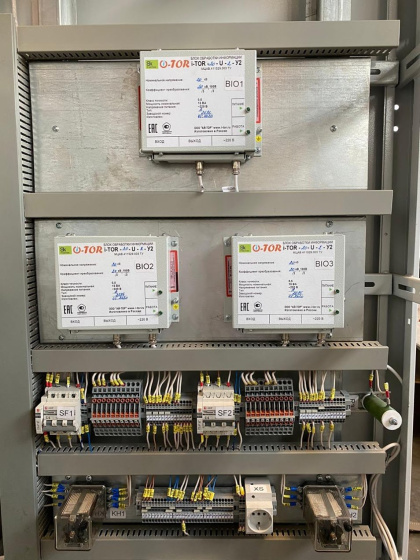

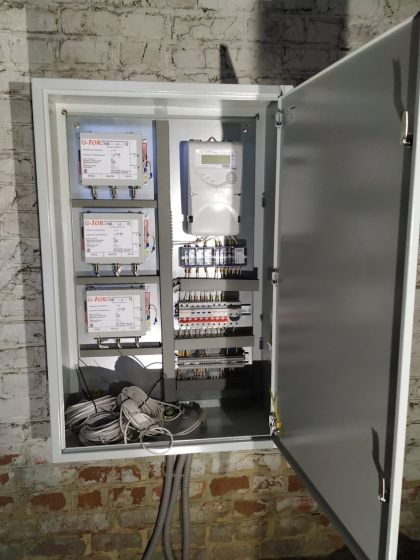

Блоки обработки информации монтируются в релейном отсеке, на фасаде ячейки или в шкау учёта, который может быть установлен в любом удобном месте в помещении РУ.
