Тем, кому приходится сталкиваться с металлообработкой на производстве при помощи шлифовальных станков, прекрасно знают, что шлифовальный круг необходимо время от времени править для того, чтобы восстановить его геометрическую форму. В большинстве случаев шлифовальный круг стачивается с различных сторон неравномерно. Достаточно часто можно встретить шлифовальный круг, у которого сточены края или же по центру имеется колея. Для того чтобы правильно обработать деталь в большинстве случаев необходима идеально ровная поверхность. Менять каждый раз шлифовальный круг на новый — экономически невыгодно, поэтому значительно проще купить алмазный карандаш, при помощи которого можно восстановить первоначальную форму круга.
Алмазные карандаши бывают нескольких типов:
- Алмазный карандаш с цепочным расположением природных алмазов;
- Алмазный карандаш со слоистым расположением природных алмазов;
- Алмазный карандаш со слоистым расположением из синтетических алмазов;
- Алмазный карандаш с неориентированным расположением алмазов.

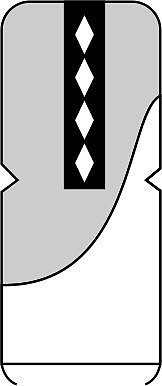

| Цепочное расположение природных алмазов |
| ГОСТ 607–80 | ГОСТ 607–63 | Масса алмаза, карат | Весовая группа, карат |
| 3908−0051 | ц1 | 0,5 | 0,03−0,05 |
| 3908−0052 | ц3 | 0,5 | 0,05−0,10 |
| 3908−0053 | ц4 | 0,5 | 0,11−0,20 |
| 3908−0054 | ц5 | 1 | 0,21−0,50 |
| 3908−0055 | - | 0,30−0,50 | 0,31−0,50 |
Примечание: для правки кругов умеренной твердости поставляются аналоги на синтетическом алмазе.

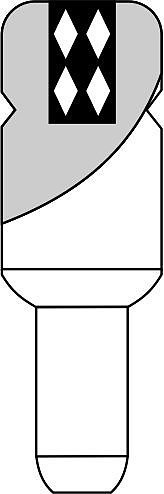

| Слоистое расположение природных алмазов |
| ГОСТ 607–80 | ГОСТ 607–63 | Масса алмаза, карат | Весовая группа, карат |
| 3908−0081 | С1 | 1.0 | 0,017−0,025 |
| 3908−0082 | С2 | 1.0 | 0,05−0,10 |
| 3908−0083 | С3 | 1.0 | 0,11−0,20 |
| 3908−0084 | С4 | 2.0 | 0,11−0,20 |
| 3908−0085 | С5 | 1.0 | 0,11−0.20 |
Примечание: для правки высшей твердости применяются карандаши 3908−0085 имеющие более прочный алмаз.
| Слоистое расположение синтетических алмазов |
| ГОСТ 607–80 | ГОСТ 607–63 | Масса алмаза, карат | Размер алмаза, мкм |
| 3908−0086 | - | 1 | 1250/1000 |
| 3908−0087 | - | 1 | 1600/1250 |
| 3908−0088 | - | 1 | 2000/1600 |
Примечание: карандаши на синтетическом алмазе применяются для правки кругов умеренной твердости и диаметром до 600 м.

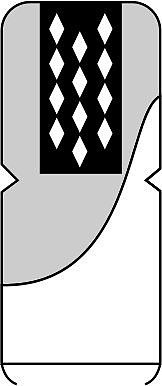

| Неориентированное расположение алмазов |
| ГОСТ 607–80 | ГОСТ 607–63 | Масса алмаза, карат | Размер алмаза, мкм |
| 3908−0059 | H1 | 1.0 | 63/50 |
| 3908−0060 | H2 | 1.0 | 100/80 |
| 3908−0061 | H3 | 1.0 | 125/100 |
| 3908−0062 | H4 | 1.0 | 200/160 |
| 3908−0063 | H5 | 1.0 | 315/250 |
| 3908−0064 | H6 | 1.0 | 400/315 |
| 3908−0065 | - | 1.0 | 500/400 |
| 3908−0066 | - | 1.0 | 630/500 |
| 3908−0067 | - | 1.0 | 800/630 |
| 3908−0069 | - | 2.0 | 1000/800 |
Примечание: эти карандаши предназначены для правки кругов, обеспечивающих высокий класс чистоты шлифовки
Что представляет собой алмазный карандаш

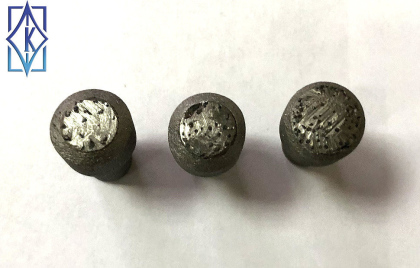

Алмазный карандаш представляет собой оснастку из инструментальной стали длиной 40−80 мм, с запрессованными алмазными кристаллами. Алмазы впрессовываются на нижнюю сторону алмазного карандаша. В зависимости от того, какая используется модель алмазного карандаша, форма его и место расположения алмазов может различаться. Все нормы изготовления такой оснастки регламентируются ГОСТ 607–80, но при этом существуют карандаши для кругов различной абразивности и степени мягкости. Отдельного внимания заслуживают алмазы — они могут быть натуральными или синтетическими.
Как маркируется алмазный карандаш
Для того чтобы подобрать оптимальный вариант алмазного карандаша, цена которого напрямую зависит от специфики применения, используется единая система маркировки, позволяющая существенно сократить время выбора. К таким обязательным пунктам маркировки относится:
- Товарный знак того предприятия, на котором производится алмазный карандаш для правки кругов;
- Обозначение алмазного карандаша без учета первых шести символов;
- Подгруппы используемых алмазов — А-1, А-2, А-3 соответствующими цифрами при использовании природных алмазов и «С» для алмазов на основе поликристаллов;
- Номер по внутренней системе маркировки завода-изготовителя.
Первые пять цифр маркировки являются стандартизированным обозначением расположения алмазов и их массы, которая в зависимости от модели может составлять 0,5−2 карата.
Специфика применения алмазного карандаша
Для восстановления режущих характеристик и формы шлифовального инструмента использование алмазного карандаша является процессом несложным и не требующим особых усилий. Высокие показатели устойчивости к истиранию алмазного карандаша позволяет обеспечить постоянный профиль круга даже при регулярных правках. При помощи алмазного карандаша можно отшлифовать наружную или внутреннюю часть шлифовального круга. Отдельного внимания заслуживает цена алмазного карандаша — она зависит только от типа используемого алмаза (природный или синтетический) и от его массы, но стоимость такого алмазного инструмента значительно ниже, чем регулярная замена шлифовальных кругов.
