ИФС трёхфланцевый (ГОСТ 12820-80)

Изолирующие фланцевые соединения (ИФС) используются для разделения на секции и электрической изоляции участков трубопровода. ИФС представляет собой прочноплотное соединение двух участков трубопровода, которое посредством электроизолирующей прокладки и втулок препятствует прохождению электрического тока вдоль трубопровода.

Характеристики изделий

ИФС состоит из фланцев. В качестве уплотнителя между ними применена прокладка паронитовая ПОН-Б. Соединение фланцев обеспечено шпилькой, которая изолируется от фланца втулкой.
Конструкция ИФС зависит от пониженного давления в газопроводе и условий эксплуатации.
ИФС бывает 2 типов соответственно ГОСТу 15150−69:

• У1 для использования в среде при температуре от -40 до +60º С;
• ХЛ 4 для использования в среде при температуре от -60 до +45º С.

При заказе ИФС обозначается: ИФС-А-Б-В ТУ 3799−001−84334171−2012, где:

• А — диаметр условного прохода;
• Б — условное давление рабочей среды;
• В — вид климатического исполнения.

Рабочая среда	среды, по отношению к которым применяемые материалы коррозионностойки
Рабочее давление PN	6 кгс/см²; 10 кгс/см²; 16 кгс/см²; 25 кгс/см²; 40 кгс/см²; 63 кгс/см²
Класс герметичности	«А» ГОСТ Р 54808−2011
Температура эксплуатации	от -40ºС до +40ºС
Климатическое исполнение	У1; ХЛ4
Материалы основных деталей	Сталь Ст20 (Ст3)
Сопротивление изолятора	не менее 5МОм при напряжении 1кВ
Установочное положение	любое
Гарантийный срок	12 месяцев
Срок службы	15 лет
Изготовление и поставка	ТУ 3799−001−84334171−2012

Основные технические характеристики

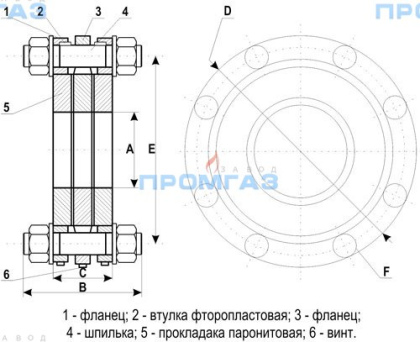

Тип	Ду	Размеры
		A	B	C	D	E	N	F
ИФС-15−10	15	19	70	44	95	65	4	18,5
ИФС-15−16	15	19	75	50	95	65	4	18,5
ИФС-15−25	15	19	80	58	95	65	4	18,5
ИФС-20−10	20	26	75	50	105	75	4	18,5
ИФС-20−16	20	26	85	56	105	75	4	18,5
ИФС-20−25	20	26	90	59	105	75	4	18,5
ИФС-25−10	25	33	90	47	115	85	4	18,5
ИФС-25−16	25	33	100	59	115	85	4	18,5
ИФС-25−25	25	33	100	59	115	85	4	18,5
ИФС-32−10	32	39	110	53	135	100	4	22,5
ИФС-32−16	32	39	110	59	135	100	4	22,5
ИФС-32−25	32	39	120	65	135	100	4	22,5
ИФС-40−10	40	46	120	59	145	110	4	22,5
ИФС-40−16	40	46	124	65	145	110	4	22,5
ИФС-40−25	40	46	124	71	145	110	4	22,5
ИФС-50−10	50	59	110	59	160	125	4	22,5
ИФС-50−16	50	59	124	71	160	125	4	22,5
ИФС-50−25	50	59	130	75	160	125	4	22,5
ИФС-65−10	65	78	120	65	180	145	4	22,5
ИФС-65−16	65	78	130	77	180	145	4	22,5
ИФС-65−25	65	78	130	77	180	145	4	22,5
ИФС-80−10	80	91	125	75	195	160	4	22,5
ИФС-80−16	80	91	130	77	195	160	4	22,5
ИФС-80−25	80	91	130	83	195	160	8	22,5
ИФС-100−10	100	110	124	71	215	180	8	22,5
ИФС-100−16	100	110	135	83	215	180	8	22,5
ИФС-100−25	100	110	150	88	230	190	8	26,5
ИФС-150−10	150	161	130	77	280	240	8	26,5
ИФС-150−16	150	161	150	89	280	240	8	26,5
ИФС-150−25	150	161	154	94	300	250	8	30,5
ИФС-200−10	200	222	140	77	335	295	8	26,5
ИФС-200−16	200	222	160	95	335	295	12	30,5
ИФС-200−25	200	222	168	100	360	310	12	30,5
ИФС-250−10	250	276	142	82	390	350	12	26,5
ИФС-250−16	250	276	170	98	405	355	12	30,5
ИФС-250−25	250	276	184	107	425	370	12	34,5
ИФС-300−10	300	329	120	89	440	400	12	26,5
ИФС-300−16	300	329	170	101	460	410	12	30,5
ИФС-300−25	300	329	195	113	485	430	16	34,5
ИФС-350−10	350	377	155	90	500	460	16	26,5
ИФС-350−16	350	377	175	108	520	470	16	30,5
ИФС-350−25	350	377	210	136	550	490	16	37,5
ИФС-400−10	400	426	160	98	565	515	16	26,5
ИФС-400−16	400	426	190	120	580	525	16	30,5
ИФС-400−25	400	426	220	142	610	550	16	37,5
