ИФС двухфланцевый с патрубками (ГОСТ 12820-80) Ру 25 кг/см2

Изолирующие фланцевые соединения (ИФС) используются для разделения на секции и электрической изоляции участков трубопровода. ИФС представляет собой прочноплотное соединение двух участков трубопровода, которое посредством электроизолирующей прокладки и втулок препятствует прохождению электрического тока вдоль трубопровода.

Характеристики изделий

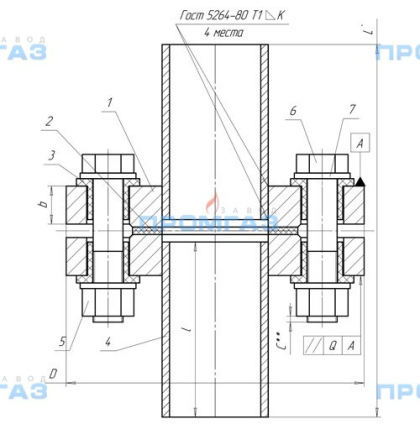

ИФС состоит из фланцев. В качестве уплотнителя между ними применена прокладка паронитовая ПОН-Б. Соединение фланцев обеспечено шпилькой, которая изолируется от фланца втулкой.
Конструкция ИФС зависит от пониженного давления в газопроводе и условий эксплуатации.

Рабочая среда	среды, по отношению к которым применяемые материалы коррозионностойки
Рабочее давление PN	6 кгс/см²; 10 кгс/см²; 16 кгс/см²; 25 кгс/см²; 40 кгс/см²; 63 кгс/см²
Класс герметичности	«А» ГОСТ Р 54808−2011
Температура эксплуатации	от -40ºС до +40ºС
Климатическое исполнение	У1
Материалы основных деталей	Сталь Ст20 (Ст3)
Сопротивление изолятора	не менее 5МОм при напряжении 1кВ
Установочное положение	любое
Гарантийный срок	12 месяцев
Срок службы	15 лет
Изготовление и поставка	ТУ 3799−001−84334171−2012

Основные технические характеристики

Ду	К мм	L* мм	D, мм	b, мм	Болт и гайка		Длина шпильки	Q мм	Дн патр	l мм	Масса элек-ов кг	Масса в сборе кг
					Размеры	Кол-во
15	4	410	95	14	М10×65	4	80	0,6	18	200	0,025	2,1
20	4	410	105	16	М10×65	4	85	0,6	25	200	0,025	2,9
25	4	410	115	16	М10×65	4	85	0,6	32	200	0,03	3,7
32	4	410	135	18	М14×75	4	100	0,6	38	200	0,038	5,7
40	4	410	145	19	М14×80	4	105	0,6	45	200	0,045	6,8
50	4	460	160	21	М14×85	4	105	0,6	57	225	0,057	8,5
65	5	460	180	21	М14×85	8	105	0,8	76	225	0,12	11,7
80	5	470	195	23	М14×90	8	110	0,8	89	230	0,14	14,1
100	5	470	230	25	М14×100	8	125	0,8	108	230	0,17	21
100	5	470	230	25	М14×100	8	125	0,8	114	230	0,19	21,3
125	5	470	270	27	М16×110	8	140	0,8	133	230	0,2	28,4
150	5	480	300	27	М16×110	8	140	1,0	159	235	0,25	35,5
200	8	490	360	29	М16×115	12	150	1,0	219	235	0,87	57,1
250	8	500	425	31	М20×120	12	155	1,2	273	235	1,1	76
300	8	500	485	32	М20×125	16	160	1,2	325	240	1,28	103,6
350	10	520	550	38	М26×140	16	160	1,2	377	250	2,32	137,5
400	10	520	610	40	М26×145	16	185	1,2	426	250	2,63	176,3
450	10	520	660	44	М26×155	20	185	1,6	480	250	2,96	204,8
500	10	520	730	48	М30×170	20	220	1,6	530	250	3,27	266,5
600	10	520	810	49	М30×175	20	225	1,6	630	250	3,9	344,2
700	12	550	960	55	М36×200	24	250	2,0	720	260	6,5	484
800	12	550	1075	63	М36×210	24	270	2,0	820	260	7,5	616
