Регулируемые дроссельные и лимитные шайбы
запасные части оборудование для нефтегазовой промышленности машиностроение детали и узлы машин и оборудования машины и оборудование
Цена, руб: 15 000
* Указанные цены действительны на 06 апреля 2026

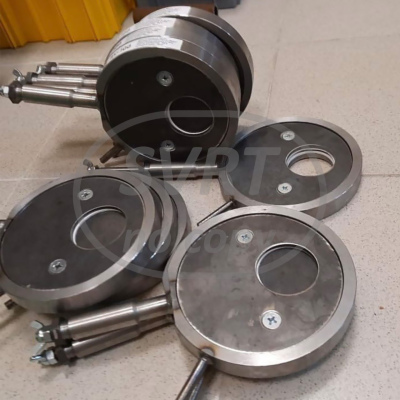

Регулируемые дроссельные и лимитные шайбы для точной гидравлической настройки систем
Регулирующие дроссельные шайбы представляют собой специальные монтажные элементы, предназначенные для точной настройки гидравлического и термического режимов в тепловых сетях и технологических трубопроводах. Их основная функция — создание расчетного местного сопротивления для ограничения расхода транспортируемой среды (воды, пара, газа) или формирования требуемого перепада давления между участками системы. Установка шайб между парой фланцев (по ГОСТ 12821–80) позволяет эффективно выравнивать нагрузки между параллельными ветками, оптимизируя работу всей сети и предотвращая перерасход энергоносителей.
В отличие от обычной дроссельной шайбы (фиксированного диска с отверстием), которая требует точного предварительного расчета и замены для корректировки режима, современное решение предлагает гораздо большую гибкость. Регулируемые дроссельные шайбы оснащены механизмом плавного изменения проходного сечения при помощи регулировочных винтов. Это позволяет оперативно и с высокой точностью настроить поток непосредственно на действующем трубопроводе. Такая конструкция исключает необходимость подбора и хранения набора сменных дисков, а также остановки системы для их монтажа. Одной регулируемой шайбой можно гибко подобрать оптимальный гидравлический режим в широком диапазоне, вплоть до полного перекрытия потока, что делает это решение универсальным и экономичным инструментом для оптимизации систем отопления и технологических процессов на средних и крупных промышленных предприятиях.
Производство «Сварат» специализируется на изготовлении шайб с механизмом регулирования для условных проходов от Ду 25 до Ду 426 мм, рассчитанных на рабочее давление до Ру 6,3 МПа (63 кгс/см²). Изготовление осуществляется как по распространенным отраслевым стандартам и типовым чертежам, так и в строгом соответствии с индивидуальными требованиями и документацией заказчика.
Мы производим:
● Дроссельные шайбы по чертежам ННПЗ-0001−5008-ТМ8.И1 для условных давлений Ру 1,6; 4,0; 6,3 МПа, устанавливаемые между фланцами на трубопроводах Ду 15−350 мм.
● Дроссельные шайбы по чертежу МТО-94−1 на Ру 16 кгс/см² для температур до 200 °C и проходами Ду 15−300 мм.
● Шайбы по чертежам ТМ-06-ДТР и ТМ-06-ДТА.
● Лимитные шайбы для систем обогрева трубопроводов по чертежу НТ-100−87 (Ду 15−150 мм).
● Изделия по любым предоставленным опросным листам, эскизам или чертежам, включая спецификации типа В9−501.00.000.
Каждое изделие проходит контроль на соответствие заданным параметрам, что гарантирует его надежную и долговечную работу в составе ответственных трубопроводных систем.
Регулирующие дроссельные шайбы представляют собой специальные монтажные элементы, предназначенные для точной настройки гидравлического и термического режимов в тепловых сетях и технологических трубопроводах. Их основная функция — создание расчетного местного сопротивления для ограничения расхода транспортируемой среды (воды, пара, газа) или формирования требуемого перепада давления между участками системы. Установка шайб между парой фланцев (по ГОСТ 12821–80) позволяет эффективно выравнивать нагрузки между параллельными ветками, оптимизируя работу всей сети и предотвращая перерасход энергоносителей.
В отличие от обычной дроссельной шайбы (фиксированного диска с отверстием), которая требует точного предварительного расчета и замены для корректировки режима, современное решение предлагает гораздо большую гибкость. Регулируемые дроссельные шайбы оснащены механизмом плавного изменения проходного сечения при помощи регулировочных винтов. Это позволяет оперативно и с высокой точностью настроить поток непосредственно на действующем трубопроводе. Такая конструкция исключает необходимость подбора и хранения набора сменных дисков, а также остановки системы для их монтажа. Одной регулируемой шайбой можно гибко подобрать оптимальный гидравлический режим в широком диапазоне, вплоть до полного перекрытия потока, что делает это решение универсальным и экономичным инструментом для оптимизации систем отопления и технологических процессов на средних и крупных промышленных предприятиях.
Производство «Сварат» специализируется на изготовлении шайб с механизмом регулирования для условных проходов от Ду 25 до Ду 426 мм, рассчитанных на рабочее давление до Ру 6,3 МПа (63 кгс/см²). Изготовление осуществляется как по распространенным отраслевым стандартам и типовым чертежам, так и в строгом соответствии с индивидуальными требованиями и документацией заказчика.
Мы производим:
● Дроссельные шайбы по чертежам ННПЗ-0001−5008-ТМ8.И1 для условных давлений Ру 1,6; 4,0; 6,3 МПа, устанавливаемые между фланцами на трубопроводах Ду 15−350 мм.
● Дроссельные шайбы по чертежу МТО-94−1 на Ру 16 кгс/см² для температур до 200 °C и проходами Ду 15−300 мм.
● Шайбы по чертежам ТМ-06-ДТР и ТМ-06-ДТА.
● Лимитные шайбы для систем обогрева трубопроводов по чертежу НТ-100−87 (Ду 15−150 мм).
● Изделия по любым предоставленным опросным листам, эскизам или чертежам, включая спецификации типа В9−501.00.000.
Каждое изделие проходит контроль на соответствие заданным параметрам, что гарантирует его надежную и долговечную работу в составе ответственных трубопроводных систем.
