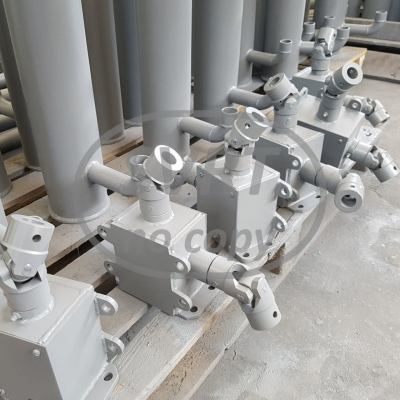

Колонки приводные шарнирные
запасные части оборудование для нефтегазовой промышленности машиностроение детали и узлы машин и оборудования машины и оборудование
Цена, руб: 50 000
* Указанные цены действительны на 06 апреля 2026
Колонки приводные шарнирные для дистанционного управления арматурой в сложных условиях монтажа
Колонки приводные шарнирные (КПШ) являются специализированным решением для организации надежного и плавного дистанционного управления арматурой в условиях сложного или стесненного монтажа. Их ключевое преимущество — способность передавать крутящий момент под углом, компенсируя значительную несоосность между приводом и осью арматуры. Благодаря модульной конструкции на основе шарнирных узлов, компенсаторов и коробок перемены направления, КПШ обеспечивают гибкость кинематической схемы, позволяя обходить препятствия и адаптироваться к реальной геометрии трубопроводов на объекте. Это эффективно решает типичные проблемы, возникающие на энергетических и промышленных предприятиях (ТЭС, АЭС, ГРЭС), где плотная компоновка и сложная пространственная конфигурация сетей часто делают невозможной прямую установку привода на арматуру или приводят к отклонению точки управления от вертикали на 30 и более градусов.
Конструкция КПШ является модульной и адаптируется под конкретные условия монтажа, описываемые в проектной документации. Базовым элементом служит сама приводная колонка, изготавливаемая в соответствии с требованиями ОСТ 34−42−593−83 и рассчитанная на работу с приводами, развивающими максимальный крутящий момент Мкр = 160, 250, 400 или 630 Н·м. Для объектов, где требуется управление несколькими арматурами с одной точки, применяются колонки группового привода, производимые по ОСТ 34−42−592−83.
Ключевыми сборочными единицами, обеспечивающими гибкость системы, являются шарнирные узлы и компенсаторы. При отклонении штанги от вертикали до 30 градусов в кинематическую цепь включаются шарнирные узлы (ОСТ 34−42−597−83) и компенсаторы (ОСТ 34−42−598−83). Эти элементы поглощают несоосность, обеспечивая плавную передачу вращения и предотвращая изгибающие нагрузки на валы.
При углах отклонения свыше 30 градусов требуется кардинальное изменение направления вращения. Для этого в систему интегрируется коробка перемены направления (ОСТ 34−42−596−83) — узел на основе конической зубчатой передачи. Она соединяется с штангами колонки посредством специальных шарниров (ОСТ 34−42−595−83), позволяя передавать крутящий момент под требуемым углом. Конструктивное исполнение колонки также зависит от взаимного вертикального расположения арматуры и точки управления: при расположении арматуры выше применяется колонка с верхним расположением шарнирной муфты, если ниже — с нижним.
Изготовление колонки приводной шарнирной является задачей, требующей точного инженерного расчета на основании предоставленных заказчиком данных. Для корректного подбора и проектирования КПШ необходимо определить следующий комплекс параметров:
● Максимальный крутящий момент (Мкр), который должна передавать колонка, исходя из параметров привода и усилия на арматуре.
● Тип и модель привода (ручной маховик, червячный редуктор, электропривод, пневмопривод) с указанием производителя.
● Тип управляемой трубопроводной арматуры (задвижка, дисковый затвор, шаровой кран, сильфонный клапан) с указанием маркировки, условного прохода (Ду) и производителя.
● Схема расположения с четким указанием: верхнее или нижнее расположение шарнирной муфты, количество необходимых шарнирных узлов и компенсаторов, расстояния между осями шарниров, а главное — угловые величины отклонения каждого участка штанги от вертикали.
Комплексный подход к проектированию и производству на основании этих данных гарантирует создание надежного и долговечного механизма дистанционного управления, способного работать в стесненных и нестандартных условиях монтажа.
Колонки приводные шарнирные (КПШ) являются специализированным решением для организации надежного и плавного дистанционного управления арматурой в условиях сложного или стесненного монтажа. Их ключевое преимущество — способность передавать крутящий момент под углом, компенсируя значительную несоосность между приводом и осью арматуры. Благодаря модульной конструкции на основе шарнирных узлов, компенсаторов и коробок перемены направления, КПШ обеспечивают гибкость кинематической схемы, позволяя обходить препятствия и адаптироваться к реальной геометрии трубопроводов на объекте. Это эффективно решает типичные проблемы, возникающие на энергетических и промышленных предприятиях (ТЭС, АЭС, ГРЭС), где плотная компоновка и сложная пространственная конфигурация сетей часто делают невозможной прямую установку привода на арматуру или приводят к отклонению точки управления от вертикали на 30 и более градусов.
Конструкция КПШ является модульной и адаптируется под конкретные условия монтажа, описываемые в проектной документации. Базовым элементом служит сама приводная колонка, изготавливаемая в соответствии с требованиями ОСТ 34−42−593−83 и рассчитанная на работу с приводами, развивающими максимальный крутящий момент Мкр = 160, 250, 400 или 630 Н·м. Для объектов, где требуется управление несколькими арматурами с одной точки, применяются колонки группового привода, производимые по ОСТ 34−42−592−83.
Ключевыми сборочными единицами, обеспечивающими гибкость системы, являются шарнирные узлы и компенсаторы. При отклонении штанги от вертикали до 30 градусов в кинематическую цепь включаются шарнирные узлы (ОСТ 34−42−597−83) и компенсаторы (ОСТ 34−42−598−83). Эти элементы поглощают несоосность, обеспечивая плавную передачу вращения и предотвращая изгибающие нагрузки на валы.
При углах отклонения свыше 30 градусов требуется кардинальное изменение направления вращения. Для этого в систему интегрируется коробка перемены направления (ОСТ 34−42−596−83) — узел на основе конической зубчатой передачи. Она соединяется с штангами колонки посредством специальных шарниров (ОСТ 34−42−595−83), позволяя передавать крутящий момент под требуемым углом. Конструктивное исполнение колонки также зависит от взаимного вертикального расположения арматуры и точки управления: при расположении арматуры выше применяется колонка с верхним расположением шарнирной муфты, если ниже — с нижним.
Изготовление колонки приводной шарнирной является задачей, требующей точного инженерного расчета на основании предоставленных заказчиком данных. Для корректного подбора и проектирования КПШ необходимо определить следующий комплекс параметров:
● Максимальный крутящий момент (Мкр), который должна передавать колонка, исходя из параметров привода и усилия на арматуре.
● Тип и модель привода (ручной маховик, червячный редуктор, электропривод, пневмопривод) с указанием производителя.
● Тип управляемой трубопроводной арматуры (задвижка, дисковый затвор, шаровой кран, сильфонный клапан) с указанием маркировки, условного прохода (Ду) и производителя.
● Схема расположения с четким указанием: верхнее или нижнее расположение шарнирной муфты, количество необходимых шарнирных узлов и компенсаторов, расстояния между осями шарниров, а главное — угловые величины отклонения каждого участка штанги от вертикали.
Комплексный подход к проектированию и производству на основании этих данных гарантирует создание надежного и долговечного механизма дистанционного управления, способного работать в стесненных и нестандартных условиях монтажа.
